有人說SOLIDWORKS軟件不擅長建模，但我們認為軟件只是工具，只要足夠了解曲面構成的思路，就可以做出高質量的曲面。

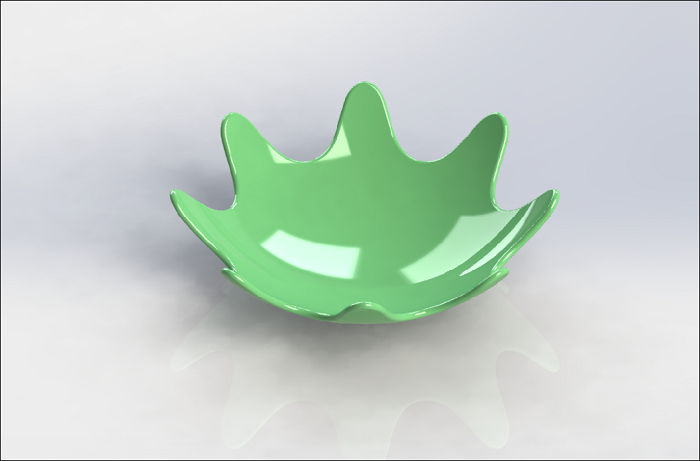

今天，微辰三維就用SOLIDWORKS軟件為大家介紹果盤建模培訓課程：

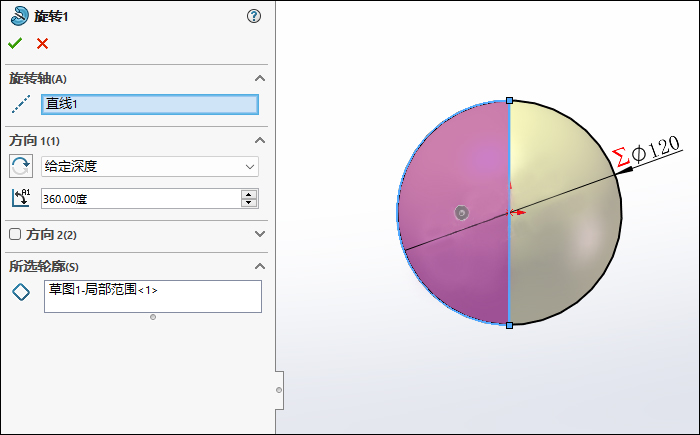

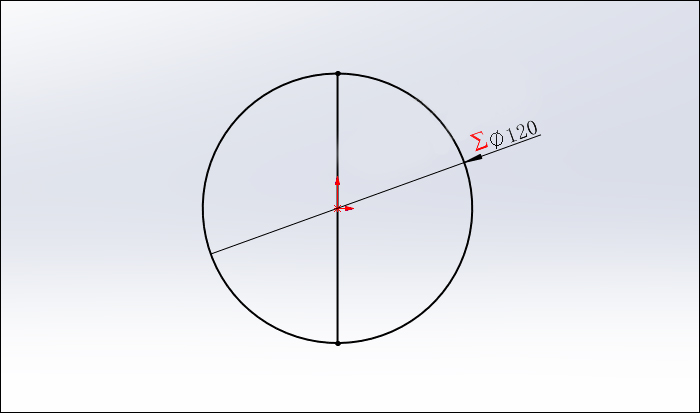

1.點擊旋轉凸臺/基體，在前視基準面上繪制如下圖所示的草圖。

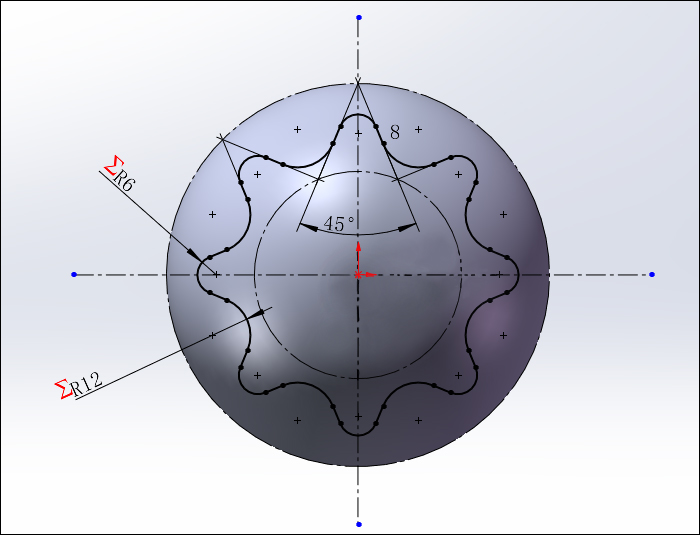

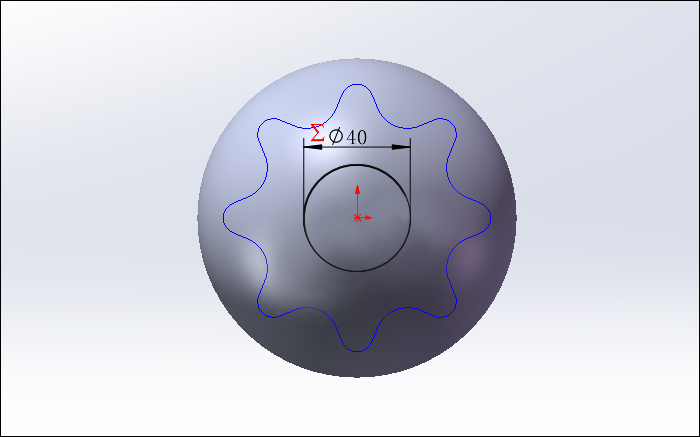

2.點擊“草圖繪制”，在上視基準面上繪制如下圖所示的草圖。

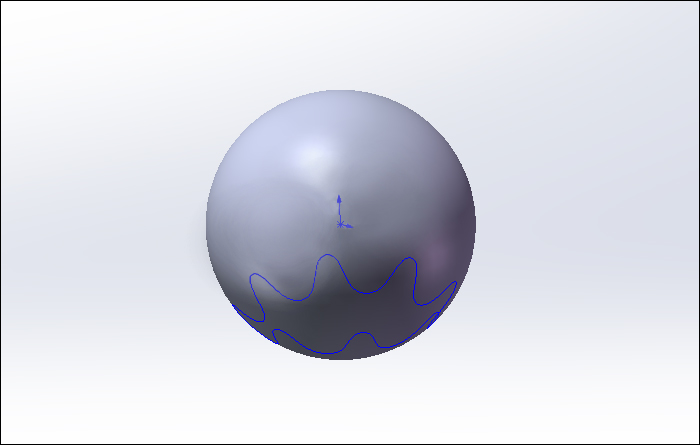

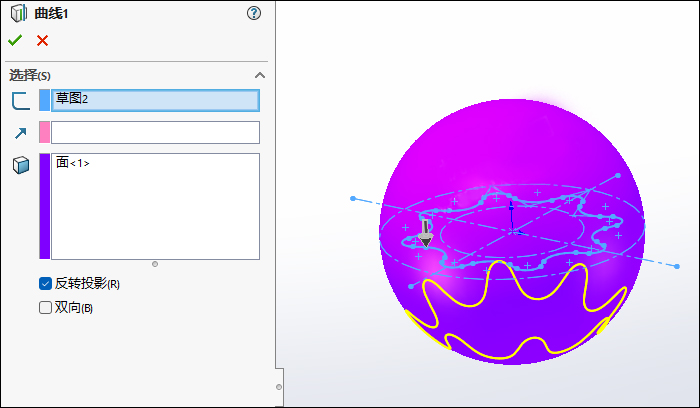

3.點擊投影曲線，選擇草圖2作為要投影的草圖，選擇下圖的面作為投影面，點擊勾號完成。
4.點擊“插入”-“曲面”-“填充”，選擇下圖所示的投影曲線作為修補邊界，曲率控制設置為“相觸”，如下圖所示，點擊勾號完成。
7.點擊“草圖繪制”，在上視基準面上繪制如下圖所示的草圖。

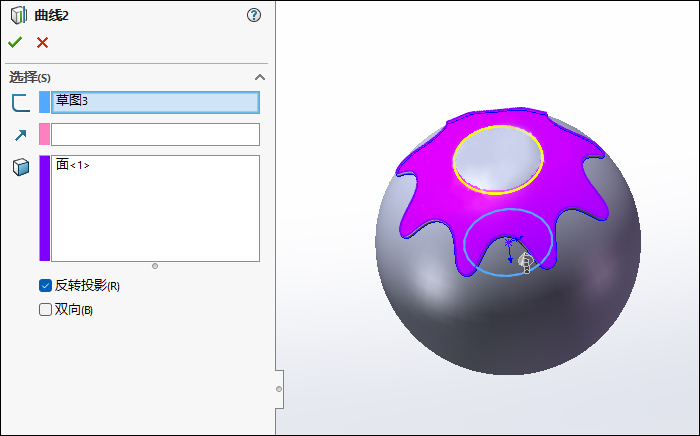

8.點擊投影曲線，選擇草圖3作為要投影的草圖，選擇下圖的填充曲面面作為投影面，點擊勾號完成。

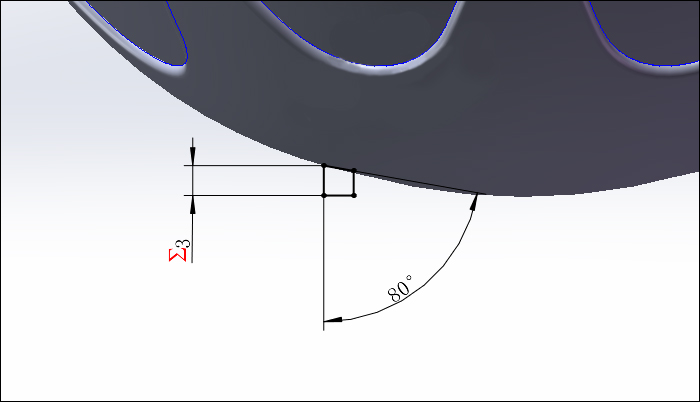

9.點擊“草圖繪制”，在前視基準面上繪制如下圖所示的草圖，點擊勾號完成。

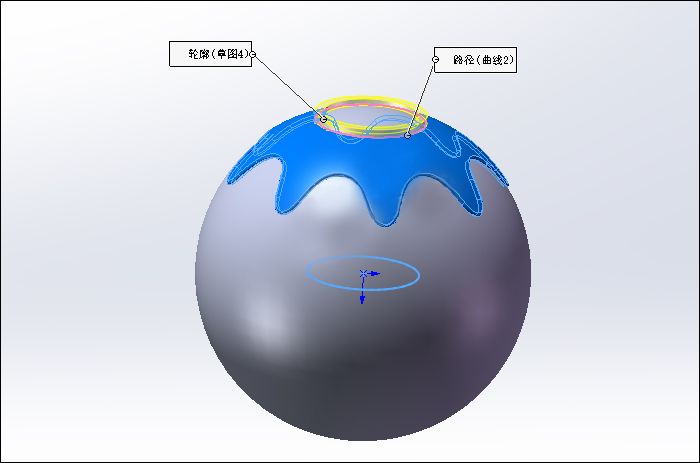

10.點擊掃描，選擇草圖2作為掃描的路徑，選擇草圖4作為掃描的輪廓，點擊勾號完成。
以上就是關于SOLIDWORKS果盤建模課程的簡單培訓教程，微辰三維是達索官方認證培訓機構，如果您想了解更多SOLIDWORKS培訓課程，請點擊下面鏈接報名↓↓↓↓↓↓↓↓↓↓↓
