SolidWorks 3D CAD解決方案
SolidWorks軟件介紹
軟件簡介
SolidWorks 3D CAD易于使用，功能強大的3D CAD設計功能，SOLIDWORKS直觀的產品開發解決方案。SolidWorks 3D CAD有著快速創建，驗證，溝通和管理產品開發流程。使您的產品更快地上市，降低制造成本，并提高產品質量和可靠性，適用于廣泛行業的產品應用。

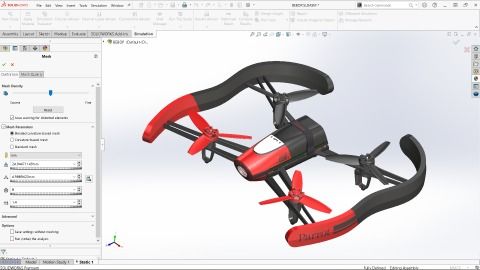

軟件界面
硬件要求
| 推薦配置 | |
| 操作系統 | Microsoft? Windows 10 64位 |
| 瀏覽器 | N/A |
| 內存 | 32GB RAM |
| CPU處理器 | 3.3 GHz 或更高 Intel or AMD處理器 |
| 硬盤 | 1TB SSD |
| 顯卡 | Quadro RTX3000 |
| 顯示器 | 1920*1080分辨率顯示器 |
| 其他 | N/A |
SolidWorks 3D CAD解決方案
零件和裝配體設計；常用的零件、特征和模板庫
設計分析和仿真功能：基本結構分析、基本運動分析、裝配體運動、基本流體分析、基本環境影響分析
2D工程圖設計；3D動畫和照片級的渲染
概念設計、曲面設計、鈑金設計、逆向工程設計、模具設計等
SolidWorks 3D CAD特色功能
3D 實體建模
在制造前利用具有逼真的視覺效果的 3D 實體建模和虛擬測試加快設計、提高工作效率和降低成本。
大型裝配體設計
利用易于使用的工具簡化大型裝配體的設計，以創建、管理和可視化可能包含 100,000 多個零件的大型、復雜的設計。
模具設計
利用完全集成的產品設計、模具設計和驗證簡化模具設計，其中的驗證功能將自動更新到所有零件文件中。
管道和管筒設計
在投產前使用管道、液壓、氣動和其他系統的 3D 設計來簡化制造、裝配和維護，從而加快產品開發和節約時間。
鈑金設計
使用各種靈活的工具快速且經濟，并以更高的效率創建各種鈑金零件設計以滿足您的特定需求。
電纜線束和導管設計
為您的設計輕松添加電線/電纜/線束/導管系統（包括路徑規劃）并完成材料明細表。
塑料和鑄造零件設計
快速開發滿足您對美感、產品性能和可制造性的需求的塑料零件設計。
焊件
快速創建帶有拉伸的設計并輕松生成切割清單和材料明細表，以簡化焊接結構、框架和基體的設計和制造。
SolidWorks 3D CAD優點
? 讓從設計到制造的產品開發流程變得順暢。
? 避免返工、重復勞動和數據轉換錯誤。
? 實施一種無縫集成的設計到制造解決方案，以大大降低與支持多種設計和制造工具相關的成本。
? 利用在線幫助和教程、現場技術支持和培訓，以快速、輕松地進行學習。
? 直接使用在任何主流 3D CAD 系統中創建的 CAD 數據。
? 在設計變更時自動更新文檔和 BOM。
? 使用估算工具和可制造性檢查，實現“面向成本的設計”和“面向制造的設計”。
? 加快創建 2D 工程圖，還有可能完全消除此需求。
? 利用由 CAMWorks? 支持的 SOLIDWORKS CAM，為CNC 加工提供 CAM 編程功能。
SolidWorks 3D CAD常見問題
一、solidworks配置要求

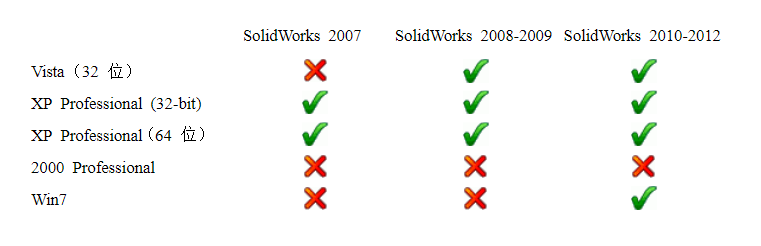

1.對操作系統的要求
二、solidworks螺紋孔畫法：
1、打開SolidWorks，新建一個零件模型，在草圖中畫矩形。然后用拉伸命令拉出深度為50的矩形凸臺。單擊異形孔向導按鈕，系統會彈出孔規格的對話框。
2.在孔的規格中，選擇螺紋孔，點擊孔類型，例如：在標準中選擇GB,類型螺紋孔，在孔規格中大小選擇選擇M8，輸入螺紋線18按確認。
3.單擊上方的位置，選擇矩形的上表面作為螺紋孔的放置面，把螺紋孔放在原點上，確定后生成。
三、solidworks鈑金教程：
1、打開SolidWorks，新建一個零件模型，在前視基準面上繪制草圖，創建基體法蘭。鈑金厚度“1 mm”，折彎半徑“1 mm”。
2、創建拉伸切除特征。單擊“鈑金—繪制的折彎”命令。選擇圖示端面，繪制草圖。
3、退出草圖，系統彈出繪制的折彎對話框。點擊零件端面上一點，鈑金將向所點一側折彎。
4、單擊確定，完成鈑金折彎創建，保存零件模型。
