SOLIDWORKS 鈑金零件怎么畫？
一、SOLIDWORKS 鈑金功能介紹
SOLIDWORKS 是一款廣泛應用于機械設計領域的 CAD 軟件，其鈑金功能可以幫助用戶快速創建鈑金件的 3D 模型。鈑金折彎是一種常見的加工方式，可以將平面材料通過彎曲變形成為所需形狀。
二、如何使用 SOLIDWORKS 鈑金功能

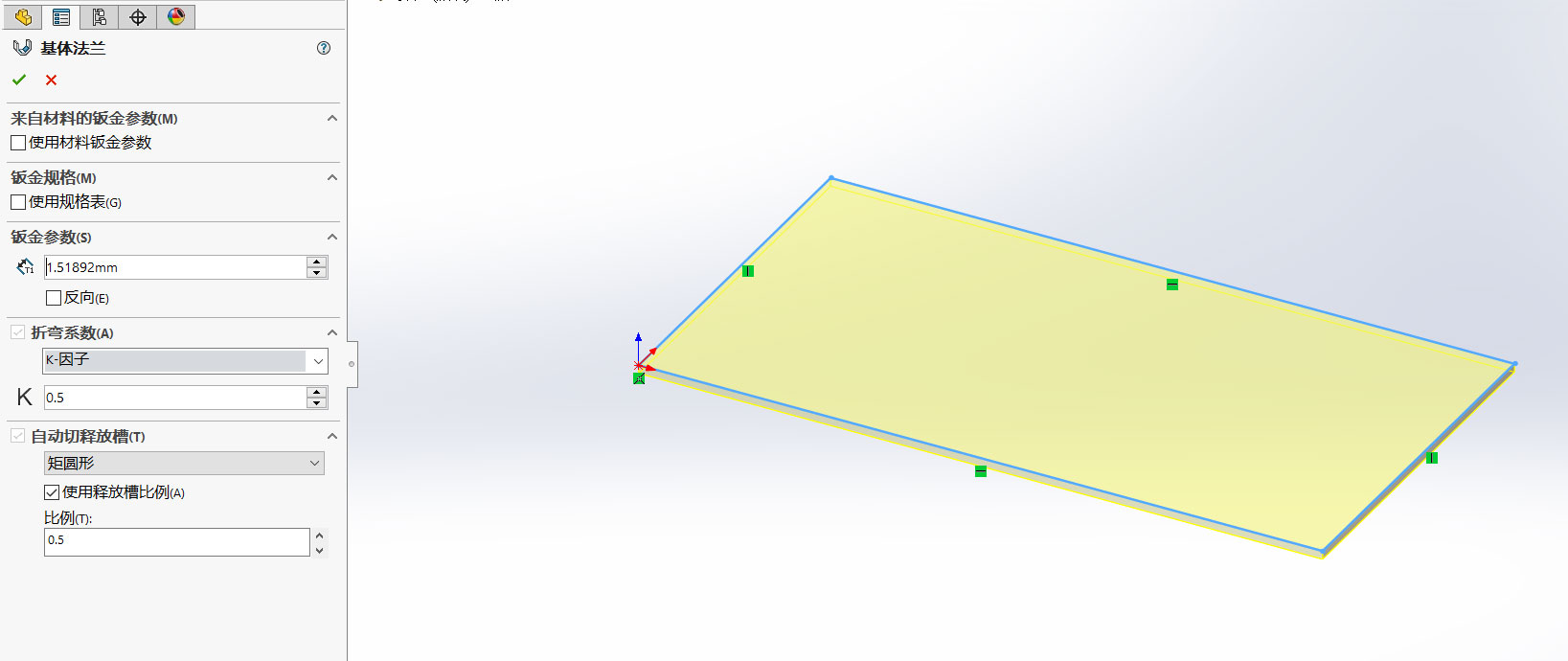

步驟 1：創建基體法蘭并設置鈑金參數
在 SOLIDWORKS 中，使用基體法蘭/薄片特征來創建平板形狀，并在屬性管理器中設置鈑金參數，包括鈑金厚度、折彎系數、釋放槽類型等。

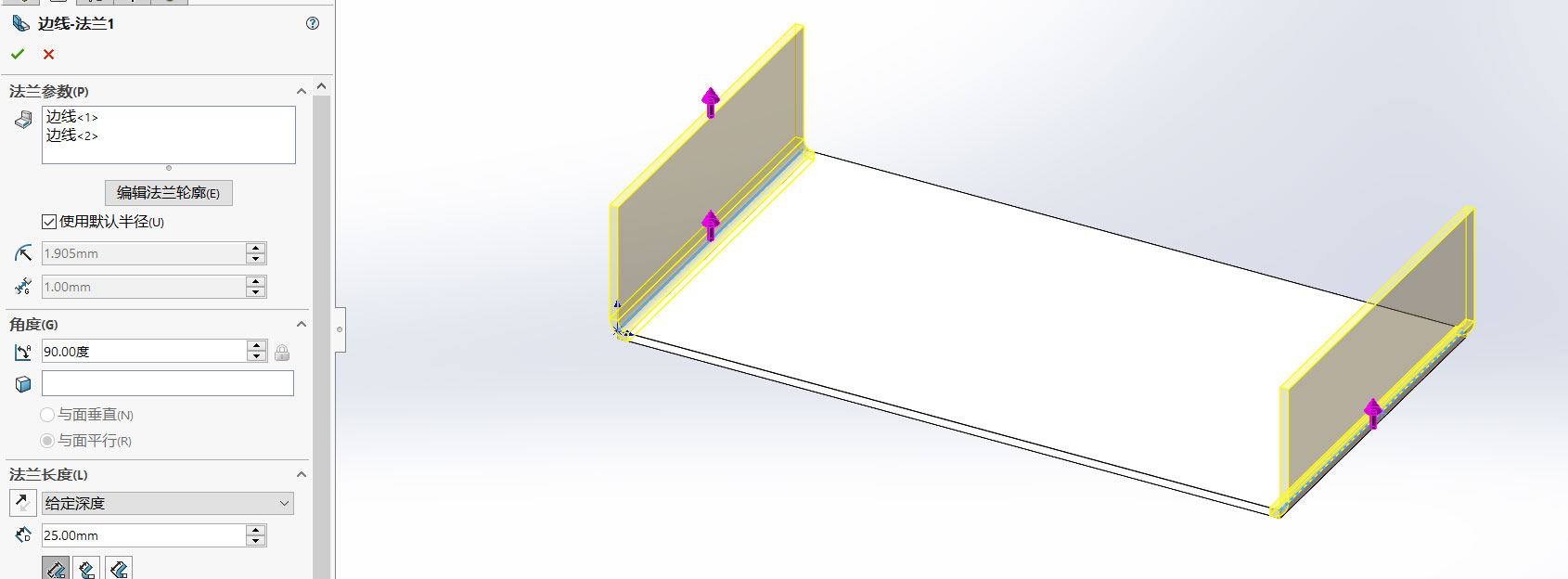

步驟 2：選擇鈑金功能
在創建好平板形狀后，選擇 “邊線法蘭”或“斜接法蘭”命令，創建鈑金件的折彎。鈑金功能中包括折彎、褶邊、角撐板、通風口、邊角處理等，依據模型樣式選擇對應功能即可。
