SOLIDWORKS基準面介紹
SOLIDWORKS是一款廣泛應用于機械設計領域的三維建模軟件，其中基準面是在建模過程中必不可少的要素。本文將介紹什么是SOLIDWORKS基準面，以及它在設計中的作用。
SOLIDWORKS基準面是指在設計過程中用來確定草圖繪制、特征創建的參考平面。
SOLIDWORKS基準面在設計中起著至關重要的作用。首先，它們提供了一個統一的參考框架，使得設計師可以在整個設計過程中保持一致性和準確性。其次，基準面可以用來定位和對齊其他零件或裝配體，確保它們之間的關系的準確性。此外，基準面還可以用于創建對稱零件、對稱特征等。

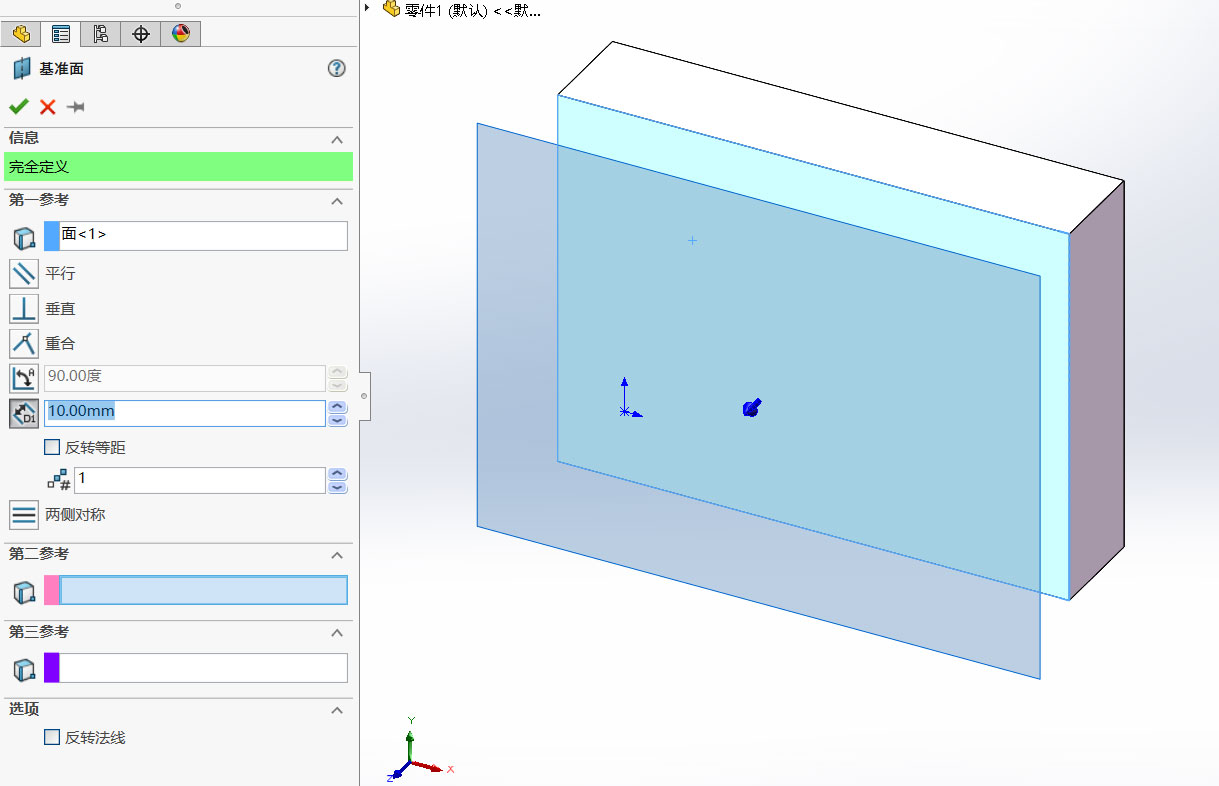

在SOLIDWORKS中，新建了零件或裝配體之后，模型設計樹中就已經存在了3個基準面：前視基準面、右視基準面、上視基準面，在設計過程中，需要使用在模型中找不到的基準面的時候，可以新建基準面。首先，選擇特征中的“參考幾何體”-“基準面” ，在 PropertyManager 中，為第一參考選擇一個實體，軟件會根據您選擇的對象生成最可能的基準面?？梢栽诘谝粎⒖枷逻x擇平行、垂直等選項來修改基準面，然后，根據需要選擇第二參考和第三參考來定義基準面，基準面狀態必須是完全定義才能生成基準面，最后單擊“確定”即可。
除了基本的定位和參考功能，SOLIDWORKS基準面還可以用于實現高級的設計技術。例如，通過創建多個基準面并使用它們之間的關系，可以實現復雜的裝配體布局和動畫效果。此外，基準面還可以用于創建驅動裝配體的參數化設計，使得在改變基準面尺寸時，模型可以自動調整。這些高級應用可以提高設計的靈活性和效率。
總而言之，SOLIDWORKS基準面是設計中的關鍵元素，它提供了一個統一的參考框架，確保設計的一致性和準確性。通過選擇適當的基準面類型和進行準確的對齊，設計師可以有效地控制模型的幾何特征。掌握基準面的使用方法，可以提高設計效率，提高工程設計效率。
