SOLIDWORKS 2024新功能之Simulation篇
SOLIDWORKS 2024 新功能 Simulation篇目錄概述
? 自動保存模型文件
? 殼體的接合交互
? 收斂檢查圖解
? 去耦合混合自由體模式
? Direct Sparse 解算器已停用
? 增強型軸承接頭
? 復制算例時排除網格和結果
? 導出模型形狀數據
? 網格性能
? 性能增強功能
? 欠約束實體檢測
1、自動保存模型文件
可以在網格化后及分析完成后保存模型文件。
要打開自動保存模型文件功能：
從系統選項 > 常規選項卡中，選擇網格化后及分析完成后保存文件。在網格化后及分析完成后自動保存模型文件，可防止在意外系統崩潰或斷電時丟失數據。
2、殼體的接合交互
在具有物理縫隙的殼體單元組之間強制執行接合交互更可靠。

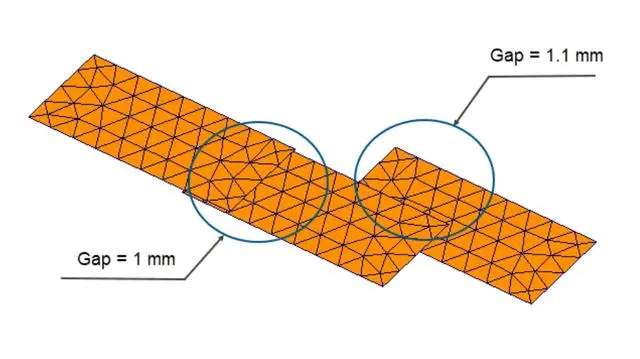

上圖顯示了具有三個殼體曲面的模型。第一對殼體的物理間隙為 1mm，而第二對殼體的間隙為1.1mm。通過將用戶定義的接合至大間隙設置為 1mm（幾何實體之間的至大間隙，旨在強制局部接合交互），只能接合間隙為 1mm 的殼體對。
改進的算法可強制執行正確的接合交互，而不考慮網格大小。在以前的版本中，如果您對三個曲面應用了粗糙的殼體網格，則該算法會錯誤地對具有 1.1mm 間隙的第二對殼體強制執行接合交互。
3、收斂檢查圖解

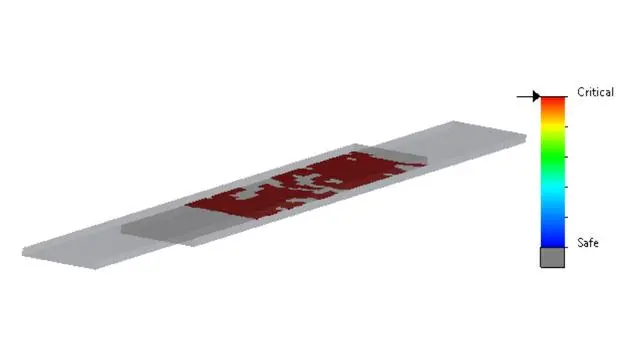

收斂檢查圖解可檢測出解算器遇到接觸收斂問題的模型區域。要訪問收斂檢查圖解：
執行以下操作之一：單擊診斷工具 > 收斂檢查圖解（模擬 CommandManager）。在模擬算例樹中，右鍵單擊結果，然后單擊收斂檢查圖解。
4、去耦合混合自由體模式
算法可以在計算模式形狀時檢測和分離混合自由體模式。

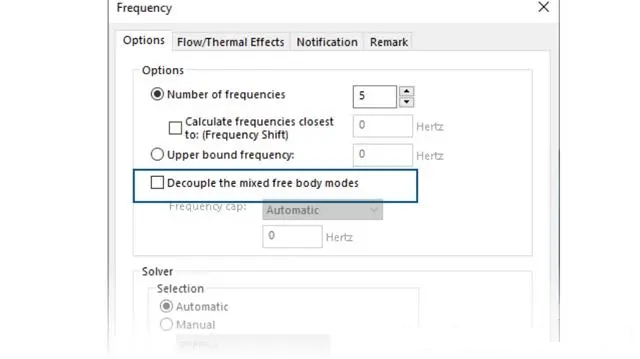

從算例屬性對話框中，選擇去耦合混合自由體模式。在模型中存在混合自由體模式的情況下，該算法可解析與剛性幾何體模式關聯的混合運動，并提供剛性幾何體模式的精確模式形狀。在頻率、線性動力、諧波、無規則振動和響應波譜分析算例中，可以選擇去耦合混合自由體模式。
5、Direct Sparse 解算器已停用

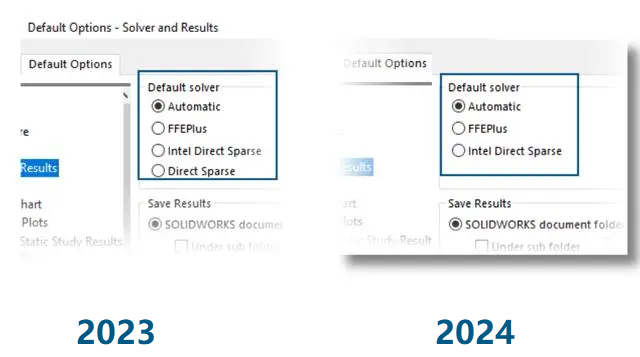

Direct Sparse 解算器已從用于仿真算例的解算器列表中移除。對于使用 Direct Sparse 解算器的傳統算例，SOLIDWORKS Simulation 使用 Intel? Direct Sparse解算器。
6、增強型軸承接頭
分布式耦合和傾斜剛度的引入增強了軸承接頭的配方。
對于新的軸承接頭定義，默認連接類型為分布式。此外，您還可以指定一種剛度來穩定軸旋轉。
軸承接頭增強功能可用于線性靜態、頻率、屈曲和線性動態算例。
7、復制算例時排除網格和結果
將模擬算例復制到新算例時，您可以排除網格和結果數據，從而節省時間。
從默認選項 > 解算器和結果 > 復制算例對話框復制算例時，您可以指定全局默認設置以包括或排除網格和結果。
對于單個算例，您可以在復制算例 PropertyManager 中修改包括網格和包括結果的默認設置。
8、導出模型形狀數據
可以將模型形狀數據導出為算例的 study_name.out 文件。

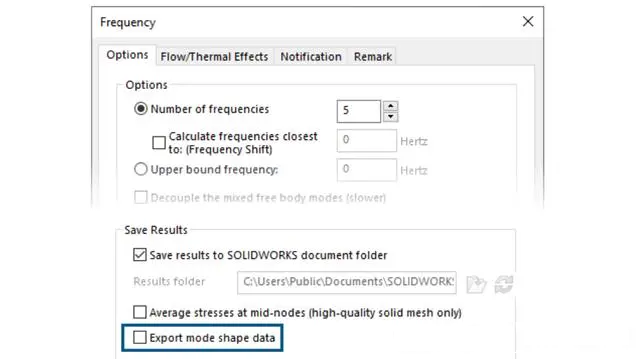

從頻率 > 選項對話框中，選擇導出模型形狀數據。
模型形狀數據將保存到算例的 .out 文件中，該文件位于結果文件夾中。
9、網格性能
對于具有多個相同實體的模型，基于混合曲率的網格器的網格化時間會縮短。
此網格增強功能隨 SOLIDWORKS Simulation Premium 和 SOLIDWORKS Simulation Professional 許可證提供。
基于混合曲率的改進網格算法可識別零件中的重復實體和裝配體中的重復零件。該算法將相同網格重新用于相同的零件或實體，而不是單獨對它們中的每一個進行網格化，從而節省網格化時間。
10、性能增強功能
多項功能增強功能提高了仿真算例的性能和準確性。
通過分布式連接應用到大面的遠程位移或遠程旋轉的算例結果更準確。
使用 Intel Direct Sparse 解算器可以縮短這些算例的求解時間。在以前的版本中，當耦合節點數量非常大時，只有一部分耦合節點參與分布式耦合約束。在 SOLIDWORKS Simulation 2024中，遠程位移或遠程旋轉的分布式耦合約束包括所有耦合節點。

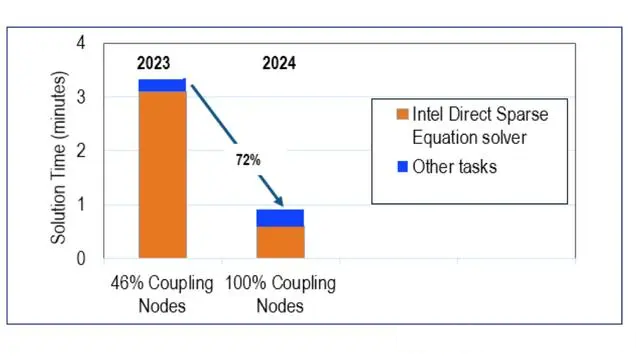

該圖說明了 Intel Direct Sparse 解算器對某模型的性能增益，該模型通過分布式耦合將遠程位移應用到大約 29,600 個耦合節點。
在 SOLIDWORKS Simulation 2024 中，使用 FFEPlus 迭代解算器處理類似算例的求解時間沒有明顯提升。但是，此版本的分布式耦合公式中考慮了所有耦合節點，因此它的應力結果更準確。
運行更大的線性動態和 p 自適應算例效率更高。由于解算器改進了內存分配，因此優化了較大線性動態和 p 自適應算例的應力計算。
解算器改進了內存估計、分配和管理，可以完成以前因內存不足而失敗的大型曲面到曲面接合交互集。此改進適用于 SOLIDWORKSSimulationProfessional和Premium 許可證。
11、欠約束實體檢測
欠約束實體 PropertyManager 有數個可用性增強功能。

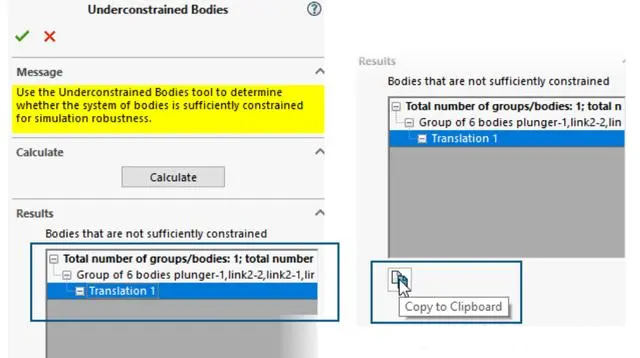

您可以將欠約束實體檢測工具的結果復制到剪貼板。
顯示結果部分中約束不足的實體的列表可擴展，以提高可讀性。
顯示欠約束實體動畫所需的時間更少。突出顯示欠約束實體的動畫的圖形質量得到了改進。
