SOLIDWORKS 2024 亮點功能詳解｜SOLIDWORKS旋轉反側切除功能增強
大家在設計中經常使用的旋轉切除命令在SOLIDWORKS 2024版本中迎來了新的增強，添加了旋轉反側切除選項。在設計過程中不必修改復雜的草圖即可切除掉我們不需要的部分，使設計工作更加方便快捷。
打開零部件后，點擊鍵盤上的S鍵并輸入旋轉切除以搜索該命令，也可以在Command Manager菜單中選擇特征菜單，點擊其中旋轉切除命令。

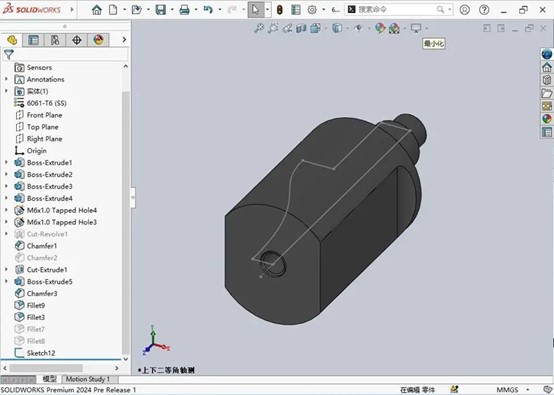

選擇草圖輪廓或繪制需要切除的輪廓草圖.

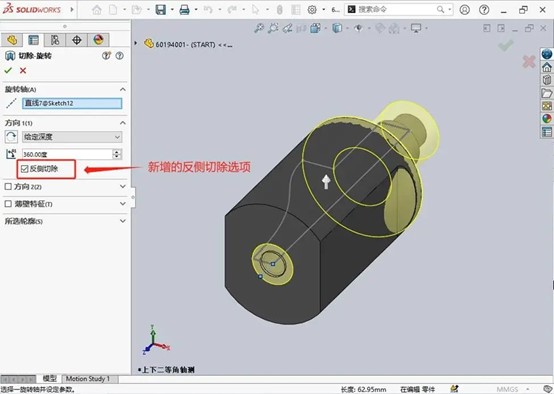

選擇切除菜單中旋轉軸，可以修改其中參數：旋轉方向，旋轉角度，方向，薄壁特征選項，輪廓選擇，通過點擊反側切除選項可以快速完成反側切除任務。

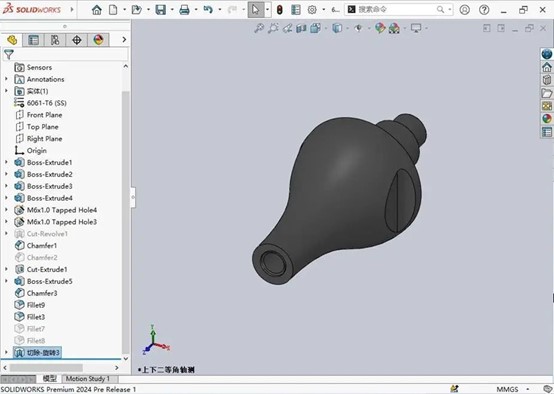

完成后可以看到零部件只保存了草圖輪廓內的圓周部分。
應用旋轉反側切除命令，我們可以簡化切除設計，提升設計效率。
以上為SOLIDWORKS 在旋轉反側切除的功能增強，更多鈑金、焊件、裝配體和工程圖的新增功能，歡迎聯系微辰三維進行體驗和試用。
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們詳詢。
