SOLIDWORKS三維圖像繪制過程
在SOLIDWORKS 3D 草圖基準面上繪制草圖：
1. 打開新零件，然后在SOLIDWORKS FeatureManager 設計樹中選擇上視基面。
2. 單擊平面上的SOLIDWORKS 3D 草圖（“草圖”工具欄）。
將顯示在上視基準面上創建的 3D 草圖基準面。
3. 設定視圖定向為正視于上視基準面。
4. 單擊中心線（“草圖”工具欄），然后繪制一條通過原點的豎直構造線。
5. 單擊添加幾何關系（尺寸/幾何關系工具欄）。
6. 在圖形區域中為所選實體選擇構造線和原點。
7. 在 PropertyManager 中的添加幾何關系下，單擊：
a) 中點
b) 重合
添加和標注一條直線
1. 在第一條構造線的左側繪制一條相等的豎直構造線。
2. 單擊直線（草圖工具欄），然后繪制兩條連接構造線端點的水平線。
3. 單擊智能尺寸（“尺寸”/“幾何關系”工具欄），將其中一條直線的尺寸標記為 75，
添加切線弧
1. 單擊切線?。ā安輬D”工具欄），然后在每組端點之間添加切線弧。
2. 單擊智能尺寸（“尺寸”/“幾何關系”工具欄），然后對其中一個圓弧標注尺寸，以完全定義草圖。
3. 單擊 然后單擊保存（“標準”工具欄），然后另存為 3d_loft.sldprt。
使用參考引用
1. 單擊等軸測（“標準視圖”工具欄）。
2. 單擊基準面（“草圖”工具欄）。
3. 在 FeatureManager 設計樹中，為第一參考選擇上視基準面。
4. 在 PropertyManager 中的 第一參考 下，將 距離設置為 40。
5. 單擊 一 3D 草圖基準面從第一個 3D 草圖基準面等距 40mm，并添加到 3D草圖1 中。
6. 在 FeatureManager 設計樹中，雙擊上視基準面。
若想將基準面在草圖上置中，拖動邊角處指針來調整大小。
7. 保存文件。
在 3D 草圖基準面之間添加幾何關系
1. 在圖形區域中雙擊基準面2。
2. 單擊圓 （“草圖”工具欄）。
3. 在基準面2 上繪制一個圓，其中心大致沿草圖原點的相同豎直軸。
4. 單擊添加幾何關系 （尺寸/幾何關系工具欄）。
5. 在圖形區域中選擇圓形和圓弧。
6. 在 PropertyManager 中的 添加幾何關系 下單擊 同心 ，然后單擊

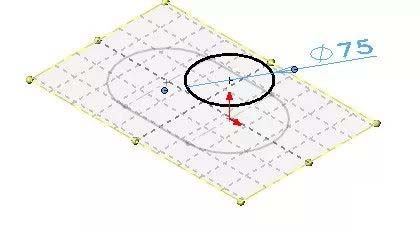

7. 單擊 智能尺寸 （“尺寸”/“幾何關系”工具欄），然后將圓弧直徑尺寸標注為 75。

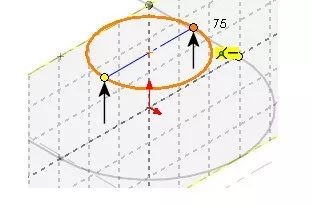

準備創建樣條曲線
1. 單擊基準面（“草圖”工具欄）。
2. 在 FeatureManager 設計樹中，為第一參考選擇右視基準面。
3. 在 PropertyManager 中的 第一參考 下單擊 重合，然后單擊 與 右視 平面重合的 3D 草圖基準面將添 加到 3D草圖1。
4. 單擊中心線（“草圖”工具欄），然后使用推理繪制一條通過圓心的水平構造線。
5. 取消選擇中心線（“草圖”工具欄）工具。

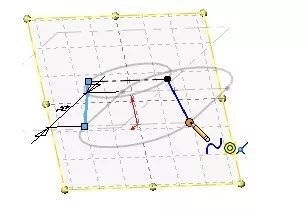

創建第一條樣條曲線
1. 單擊樣條曲線（“草圖”工具欄）。
2. 繪制一條兩點樣條曲線，與切線弧的端點以及基準面2 水平構造線上的點重合。
兩點樣條曲線創建完全定義的樣條曲線。帶有兩個以上點的樣條曲線要求有額外幾何關系才可完全定義草圖。
對于完全定義的樣條曲線，您可在樣條曲線和相鄰構造線之間應用相切幾何關系來添加曲率。草圖仍保持完全定義。
添加曲率到樣條曲線
1. 在圖形區域中，選擇樣條曲線之一，然后按 CTRL 并選取相鄰的構造線。
2. 在 PropertyManager 中的 添加幾何關系 下單擊 相切 ，然后單擊
3. 為另一樣條曲線及相鄰的構造線重復步驟 1 和 2。

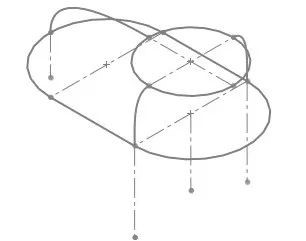

創建第三條樣條曲線
1. 擊樣條曲線 （“草圖”工具欄）。
2. 繪制一條兩點樣條曲線，在豎直構造線和剛添加的水平構造線的端點之間重合。
3. 單擊添加幾何關系 （尺寸/幾何關系工具欄）。
4. 在圖形區域中選擇樣條曲線和豎直構造線。
5. 在 PropertyManager 中的添加幾何關系下單擊相切。

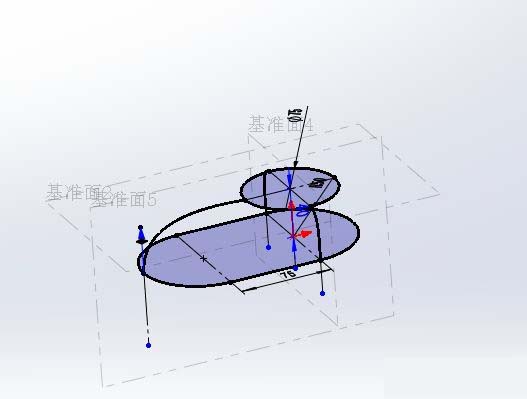

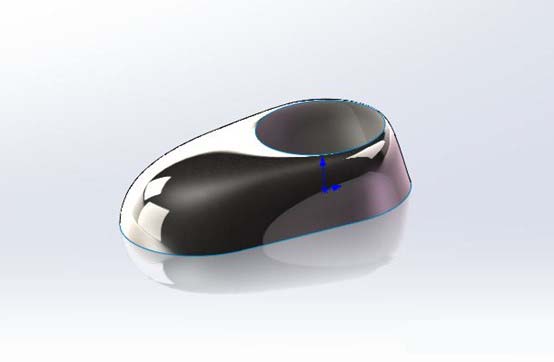

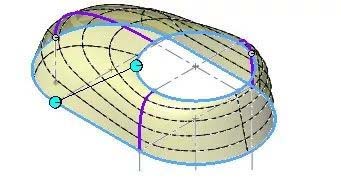

創建放樣
1. 單擊放樣曲面（“曲面”工具欄）。
2. 右鍵單擊圖形區域，然后選取 SelectionManager。
3. 在 SelectionManager 中：
a. 單擊 。
b. 單擊選擇閉環 。
4. 在 PropertyManager 中為 輪廓 選取圓形草圖，然后在SelectionManager 中單擊 。您也可以右鍵單擊以接受選擇。
5. 在 SelectionManager 中單擊選擇組。
6. 為輪廓 選取 4 段橢圓形草圖，然后在 SelectionManager 中單擊
7. 在 PropertyManager 中，在引導線內單擊。
8. 在 SelectionManager 中單擊選擇開環。
9. 在圖形區域中，為引導線 選取樣條曲線，然后在SelectionManager 中單擊。
