SOLIDWORKS分割線使用
SOLIDWORKS分割線工具可將草圖投影到曲面或者平面上，然后將所選的面分割為多個分離的面。分割線分為投影線、側影輪廓線和交叉分割線三種。其中，投影線是將一條草圖直線或曲線投影到一表面上形成的分割線；側影投影線可以在一個圓柱形零件上生成一條分割線；交叉分割線是以交叉實體、曲面、面、基準平面或曲面樣條曲線來分割面。

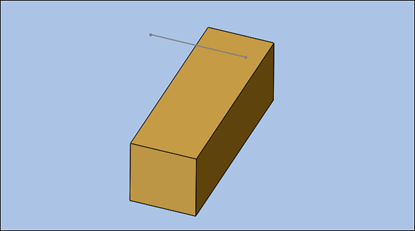

一、投影分割線以下圖為例。
方法：

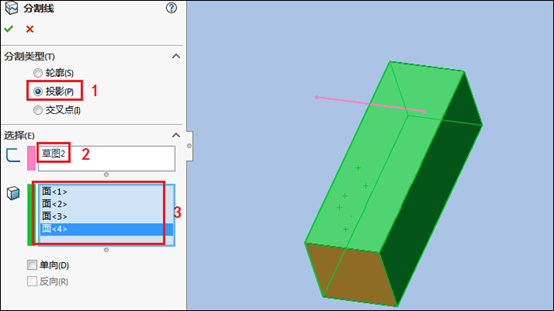

1.點擊【分割線】，分割類型選擇【投影】，選擇草繪直線為要投影的草圖，選擇長方體的四個面為投影面。

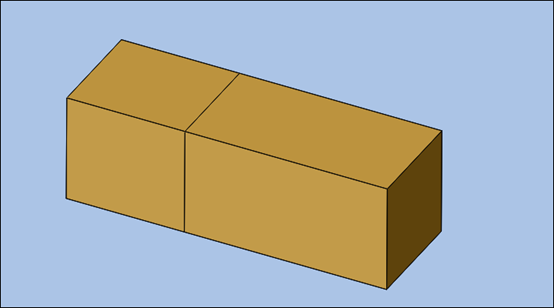

2.完成。

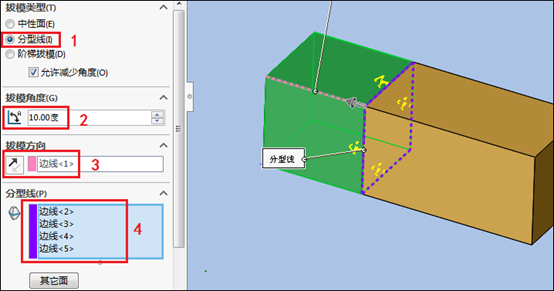

3.點擊【拔?！?，拔模類型選擇【分型線】，設置拔模角度和方向，選擇4個分割線為分型線。

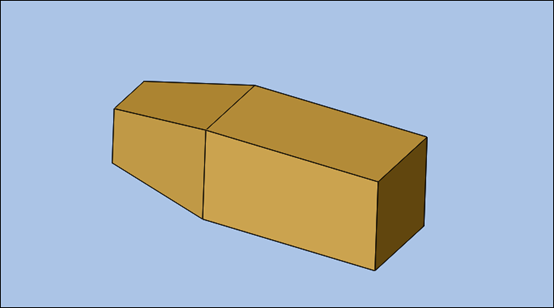

4.完成。

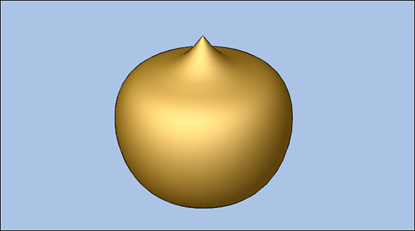

二、側影投影線以下圖為例。

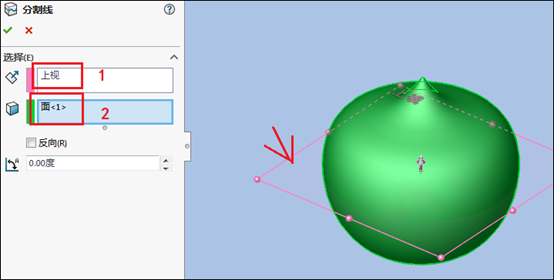

1.點擊【分割線】，分割線類型為【輪廓】，方向選擇上視基準面，如下圖所示。

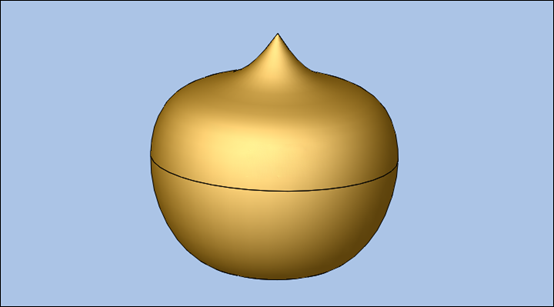

2.點擊勾號完成。

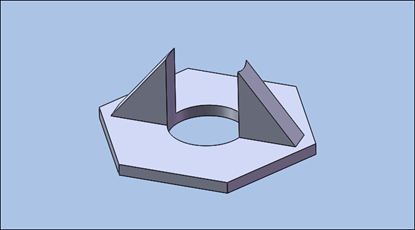

三、交叉分割線以下圖為例。
方法：

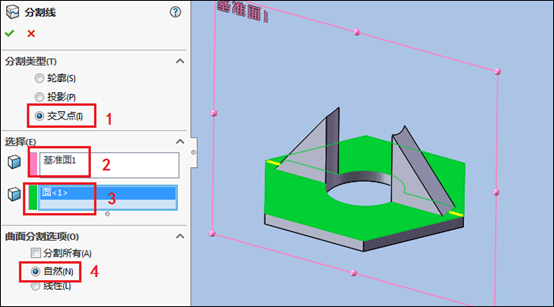

1.點擊【分割線】，類型選擇【交叉點】，選擇基準面1作為分割面。
2.點擊勾號，我們可以看見如下的分割線。

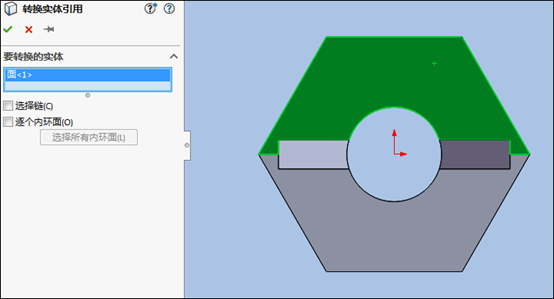

3.點擊【繪制草圖】，選擇零件的上表面作為草繪平面，點擊【轉換實體引用】，立刻自動將封閉的區域轉換成草繪。

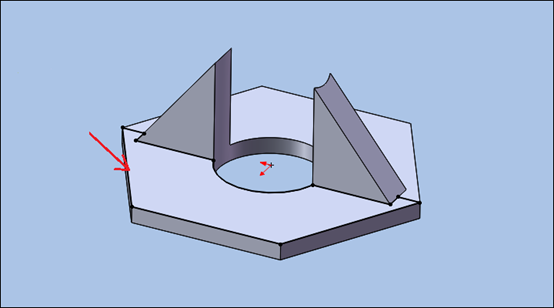

得到如下的草繪。

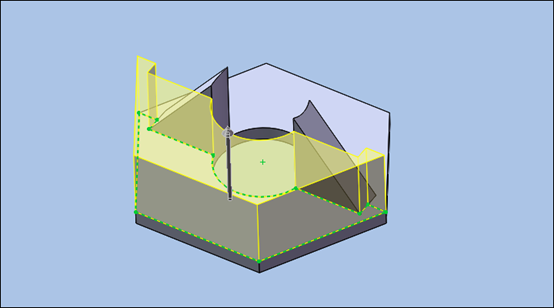

4.點擊【拉伸】，選擇上一步的草繪為草繪輪廓。

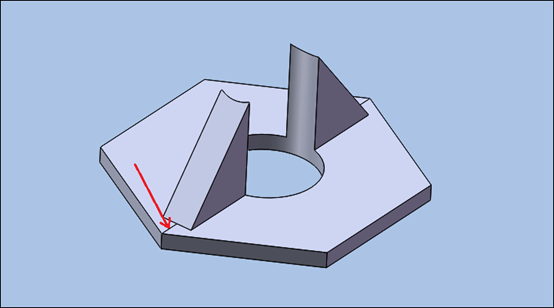

5.完成。
