SOLIDWORKS修改工程圖尺寸的方法
在SOLIDWORKS中，如果更改了三維模型，那么工程圖里面的尺寸是會自動更新的，那么你知道在SOLIDWORKS中，如何在工程圖中修改對應三維模型的尺寸嗎？
我們用SOLIDWORKS創建二維工程圖時，經常會發現某個尺寸不合適而想要更改，通常的做法是打開三維模型，修改對應的尺寸，然后再返回二維工程圖，此時對應的尺寸就自動變為我想要的了。
用這種方法修改，沒有任何問題。只是稍微麻煩一些罷了，那么還有更簡便的方法嗎？
答案是肯定的，而且還不只一種！
01 覆蓋尺寸

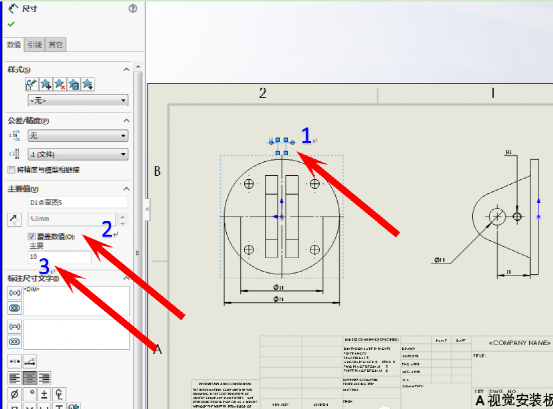

有時為了圖省事，直接在右側的屬性欄里勾選上“覆蓋數值”，然后填上想要的數值就可以了，這樣二維工程圖中的尺寸就變為我們填入的數值了。
這種方法快是快了點，但是缺點也十分明顯，這將導致模型的實際尺寸并沒有改變，也就是說二維工程圖與三維模型不再一一對應了，時間長了后，設計人員要是忘記了，很可能會帶來不小的麻煩。
02 通過模型項目 創建/修改 三維模型

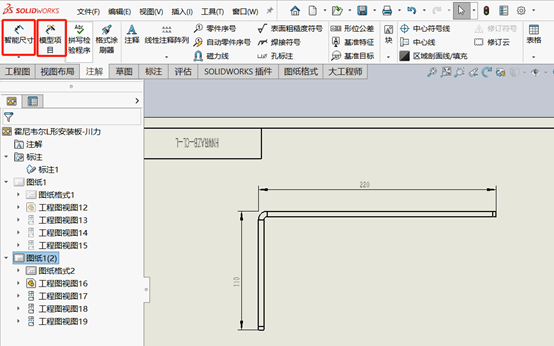

如果想在二維工程圖中更改尺寸的同時使三維模型的尺寸隨之變化，那么我們在編輯工程圖的時候就需要注意方式方法了：在工程圖中添加尺寸有兩種方法，一種是智能尺寸，另一種是模型項目。如果通過智能尺寸的方法標注的尺寸是無法雙擊修改的，即便用“覆蓋尺寸”的方式修改了，三維模型的尺寸也不會改變。只有通過“模型項目”創建的尺寸，可以雙擊修改，而且修改后三維模型的尺寸也會隨之改變。因為通過模型項目創建的尺寸就是我們建模過程中繪制草圖所用到的尺寸，他們之間是相互關聯的，所以是可以更改的。這也提醒我們建模時就要注意了，比如一個長條孔，創建工程圖時是想標注孔中心還是孔的端部距離邊線的距離，建模時就要用相應的尺寸建模，這樣用“模型項目”創建的尺寸就是我們想要的尺寸，可以省去一些修改工程圖的工作了。而通過“智能尺寸”的方法標注的尺寸與三維模型之間的尺寸不是一一對應的，軟件“不知道”修改其中一個尺寸后，三維模型應該怎么改變，所以就不能修改了。
以上是我在使用SOLIDWORKS 軟件過程中積累的一些經驗和技巧，希望能對您有所幫助！
