SOLIDWORKS方程式參數化模型
SOLIDWORKS所具有的方程式功能就是一種功能強大的手段，它使工程師與設計師能夠在進行模型參數化建模時完成各種繁雜的數學與邏輯計算。其重要的作用之一就是對方程式中的函數進行調用，從而使設計與分析變得更靈活、更有效。本論文將對SOLIDWORKS方程式的常見函數進行介紹，對其關鍵函數之一——IF函數進行深入地研究。
SOLIDWORKS的方程式一般有下列應用

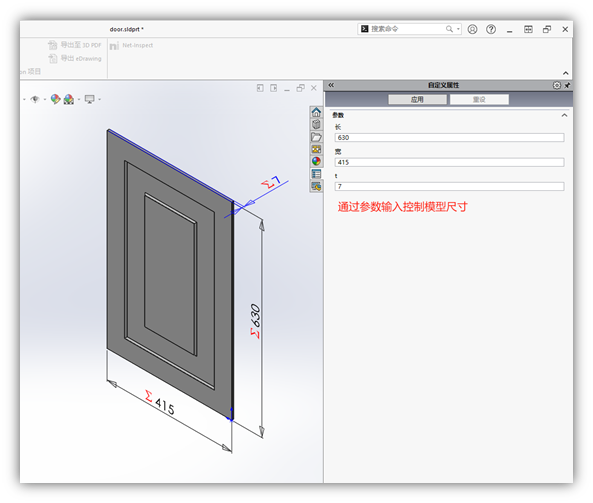

01 參數化的模型構建
當模型建立時，你可利用方程式建立關聯及公式以自動地更新幾何形狀及特性，以符合模型內參數。這樣能幫你迅速地對模型進行調整來適應各種設計需要。

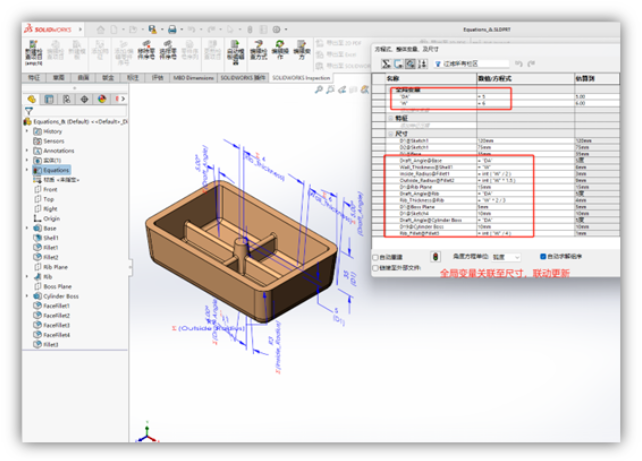

02 自動尺寸
方程式可用于自動生成尺寸和標注，使模型更新過程中有關圖紙中的大小能自動更新以保證一致性與準確性。

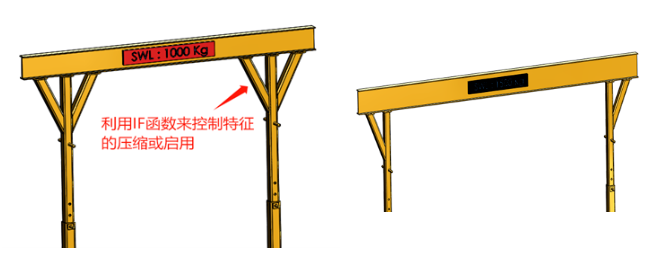

03 基于設計規則的控制
方程式可應用于實施設計規則，如保證部件的最小厚度不能低于某一數值或在特定條件下禁止或啟用某一特性。
SOLIDWORKS 方程式函數類別
SOLIDWORKS 方程式中提供了多種函數，用于執行各種數學、邏輯和字符串操作。
以下是一些常用的函數類別：
數學函數
ABS：返回一個數的絕對值。
SIN、COS、TAN：分別返回一個角度的正弦、余弦和正切值。
SQRT：返回一個數的平方根。
邏輯函數
IF：根據條件選擇返回不同的值。
AND、OR、NOT：執行邏輯操作，如與、或和非。
字符串函數
LEFT、RIGHT、MID：分別返回字符串的左側、右側和中間字符。
LEN：返回字符串的長度。
特征相關函數
DIM：返回特征的尺寸。
ANGLE：返回兩個特征之間的角度。
EDGELENGTH：返回邊的長度。
IF函數應用與說明
IF函數是SOLIDWORKS方程式中很有用的函數之一，可以根據情況來選擇返回各種數值。這對依據設計參數對模型的特性或幾何形狀進行自動調節是十分重要的。
下面以IF函數為例加以運用:

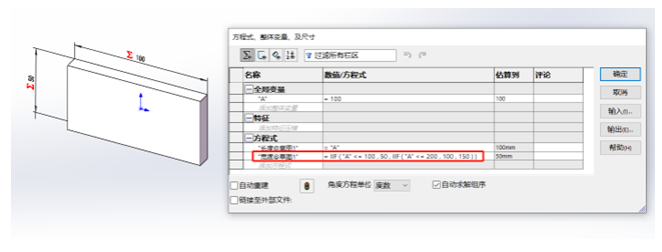

下面我們以一簡單例子——一長方形來說明，其寬的變化是隨長度變化成具體數值的，若長小于等于100,那么寬是50，如果長度在100-200之間，寬度為100,長度大于200,則寬度為150,這里我們用到的函數為IF函數，設定全局變量“A”,長度=“A”,寬度使用IF函數:=IIF（"A"<=100,50,IIF（"A"<=200,100,150））
它檢查條件 “A”< =100 是否成立。如果用戶輸入的高度小于或等于100，那么條件為真（True），將返回50作為寬度。
如果條件 “A” < =100 為假（False），則繼續檢查下一個條件 “A” < =200 是否成立。如果用戶輸入的高度在100到200之間，那么這個條件為真（True），將返回100作為寬度。若以上兩種情況均是虛假的（False），默認情況下返回150是長方形寬。見下圖
以上就是 SOLIDWORKS 中關于方程式以及函數的應用與說明。如有興趣或需求了解其他干貨技巧，可聯系我們或關注微辰三維公眾號獲取 SOLIDWORKS 更多完整資訊。
