達索系統SOLIDWORKS 2024工程圖新功能
在設計工作中，SOLIDWORKS工程圖表達的產品設計越復雜,越需要詳細尺寸標注與注釋?，F在就讓我們來看看SOLIDWORKS工程圖的新功能！
01、尺寸排列
減少手動調整，共線自動對齊

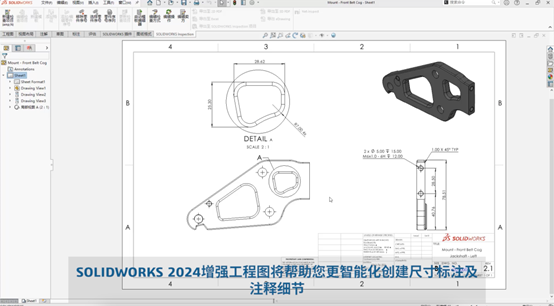

首先打開最近文檔看板的圖紙。讓我們給這個前視圖添加一些尺寸。鏈式尺寸標注對于創建相對于前面每個特性的尺寸排列非常有用。這些尺寸現在是對齊共線的，減少了手動清理步驟。在可能有重疊的狹窄位置，新的系統選項會自動偏移尺寸文本。
02、屬性管理
指定顏色、文檔控制方便快捷

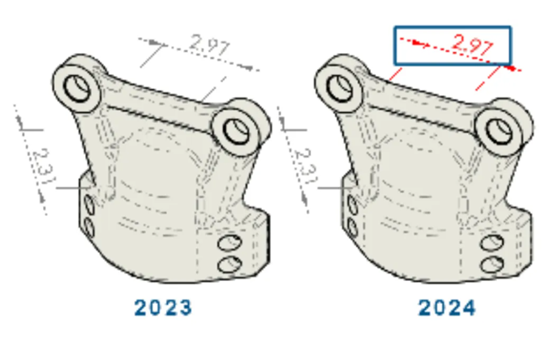

有時您可能需要手動覆蓋某個尺寸。屬性管理很容易就能做到?，F在可以讓用戶指定的顏色突出顯示任何被覆蓋的尺寸。此操作由文檔屬性控制。根據屬性搜索找到它，在這個屏幕的底部。正如您所期望的，高亮顏色的選擇被設置為一個系統選項。通過鼠標右鍵可以輕松地恢復一個或多個被覆蓋的值。
03、鏈接到屬性

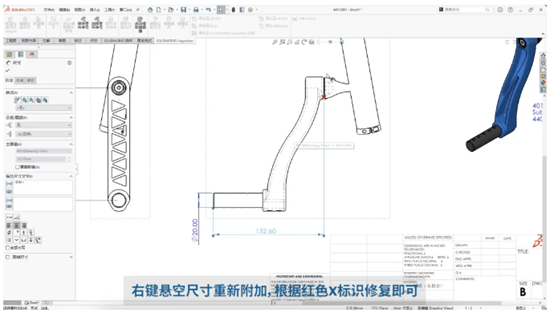

防止丟失數據，重新操作大師與使用以前軟件版本的達索系統SOLIDWORKS用戶協作可能是一個挑戰?，F在您可以將圖紙，零件和裝配保存到之前的兩個版本。將創建一個附加注釋到這個ISO視圖。此版本的新功能是，“鏈接到屬性”對話框保持打開狀態，以便您可以創建由多個屬性鏈接組成的文本字符串。這為創建復合音符節省了大量時間。有時候更改這些視圖上的模型配置會導致我的一些參考尺寸目標缺失?，F在，您只需右鍵單擊任何懸空工程圖尺寸并選擇重新連接。紅色的X表示缺少一個實體，您只需選擇一個新的引用即可?，F在我們工程圖達到了更高的效率。
