SOLIDWORKS Composer如何使用3D工具實現更真實的動畫效果
當我們使用SOLIDWORKS Composer創建動畫時，往往會涉及到產品的安裝與拆解，現實生活中我們在拆卸組裝產品的時候，我們往往需要一些工具的協助，比如扳手、螺絲刀等等，那么我們如何在虛擬動畫中也將這一過程以逼真的形式展示出來呢。

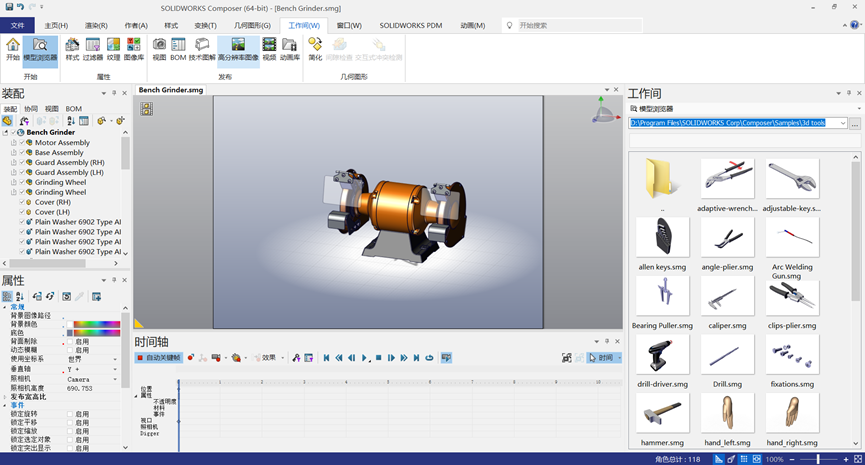

首先打開SOLIDWORKS Composer軟件并加載模型，同時打開工作間的模型瀏覽器找到3D工具的存儲位置，這些工具是軟件自帶，并以Composer的默認格式smg存放在指定路徑，當然我們也可以自行添加某些常用的工具到庫中方便重用。

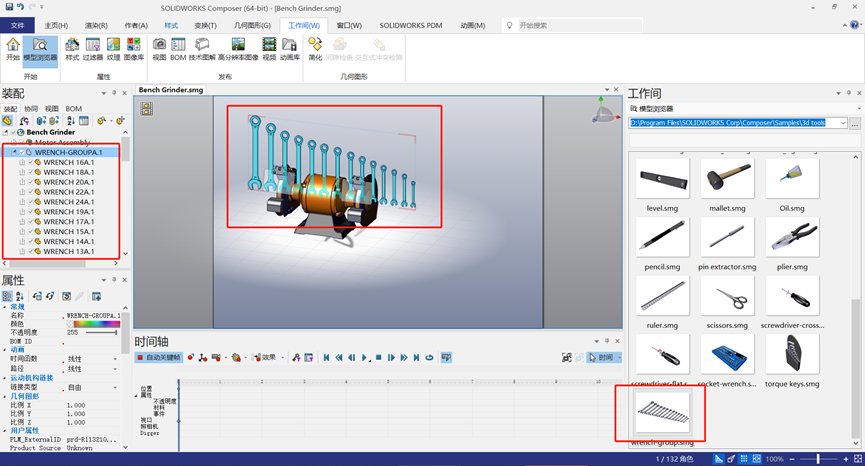

以扳手為例，將其拖入工作區域窗口中后會顯示所有該工具中包含的的扳手類型，包含不同尺寸，我們可以從中選擇需要的大小類型并將其余隱藏或刪除。
接下來如何將扳手與螺栓接合呢？我們知道在SOLIDWORKS的裝配體環境中可以通過配合進行定位，而在Composer中也可以進行類似的操作，也就是對齊工具，通過對齊命令我們可以對不同實體的點線面進行對齊以調整位置，從而達成類似配合的效果。
在變換選項卡中找到對齊命令并展開。
通過面對齊將螺栓與扳手調整至所需位置。
通過樞軸對齊，即統一參考系，可以調整工具與模型的變換方向，方便如果需要制作動畫時可以保持同步。先選擇扳手，然后選擇對齊樞軸，在選擇要保持同步的螺栓，即可完成樞軸的對齊，這樣后續兩個會在同一局部坐標系下旋轉移動。
如果需要設置拆卸動畫，可以先調整時間軸位置，再對螺栓和扳手進行位置變換，即可生成扭轉動畫。
這樣我們就完成了SOLIDWORKS Composer3D扳手工具的配置和使用，其它工具的使用方法也基本相同。更多關于SOLIDWORKS Composer及其它SW產品線的功能技巧敬請期待。
