SOLIDWORKS掃描切除怎么用

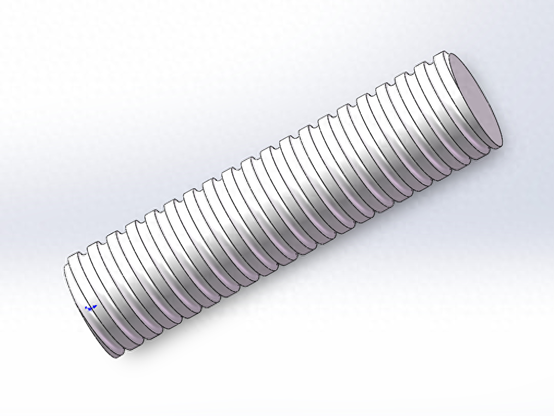

SOLIDWORKS掃描切除還可以同時滿足掃描輪廓與掃描路徑這條命令常用于、畫螺紋、螺旋槽等螺絲螺紋、滾珠絲桿螺旋槽等，在具體的SOLIDWORKS設計實踐中，雖然使用頻率不高，但仍然需要熟練掌握和應用。以一個圓柱體表面上的螺旋槽切除為實例，如下圖展示。

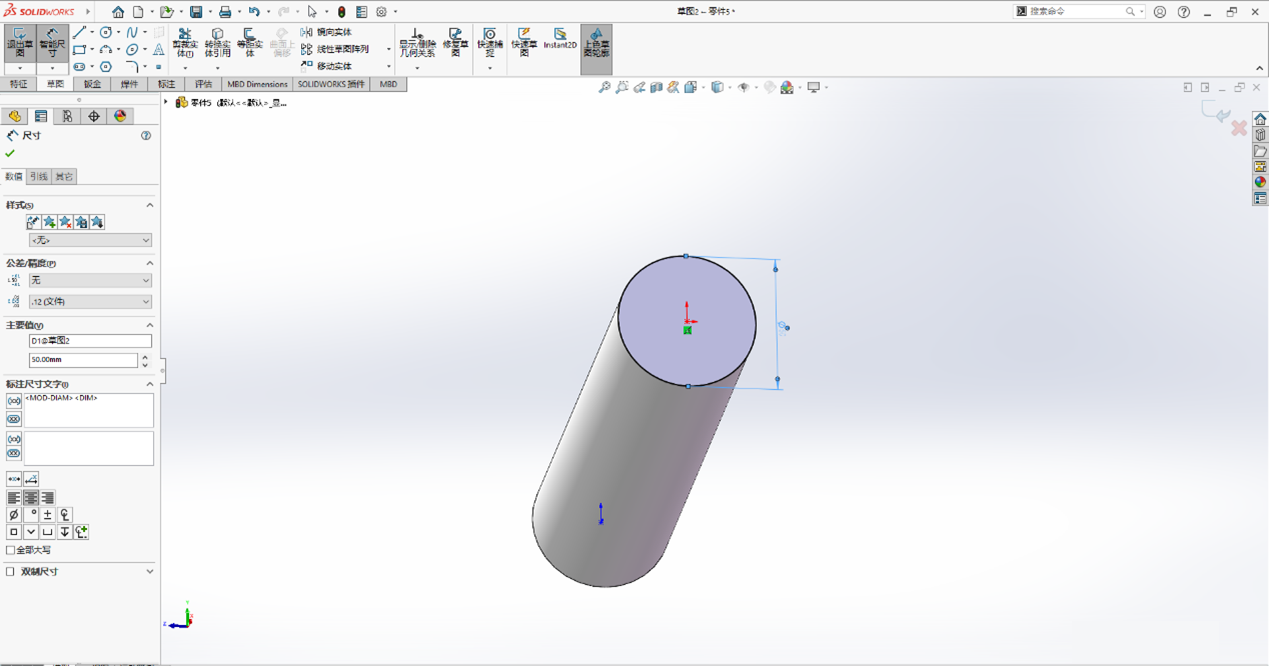

一：在圓柱上端面繪制一個圓，直徑50，如下圖所示。

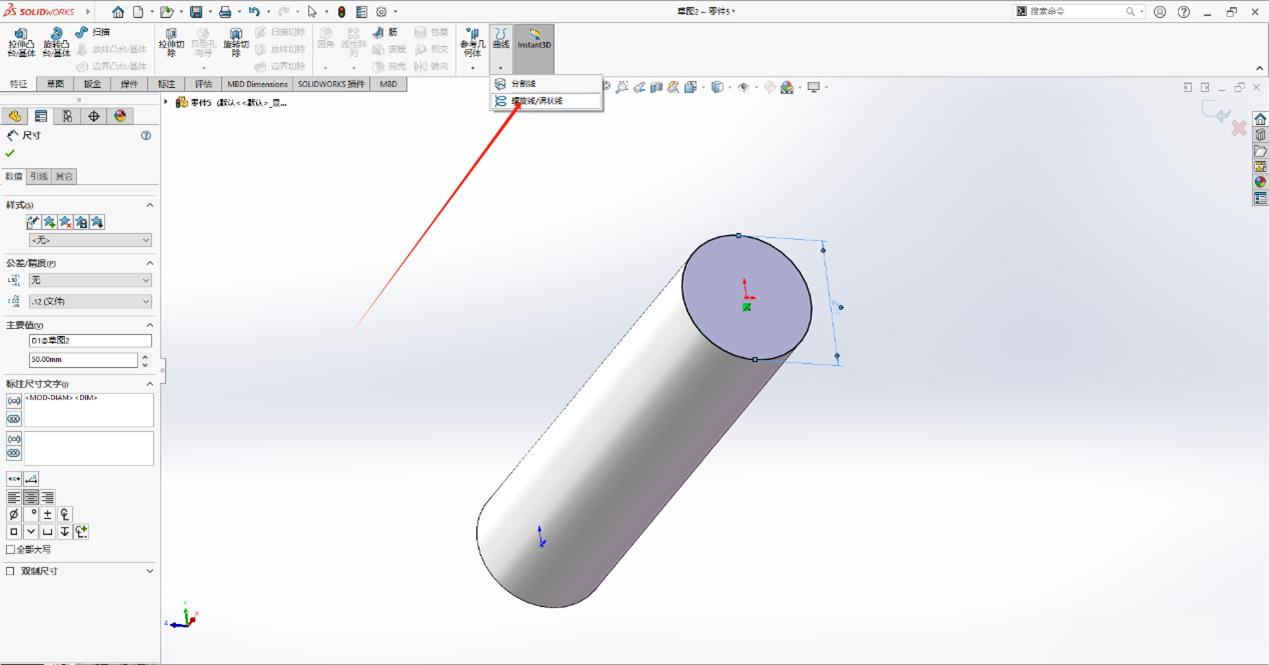

二：在特征欄選擇“螺旋線/渦狀線”如下圖所示。

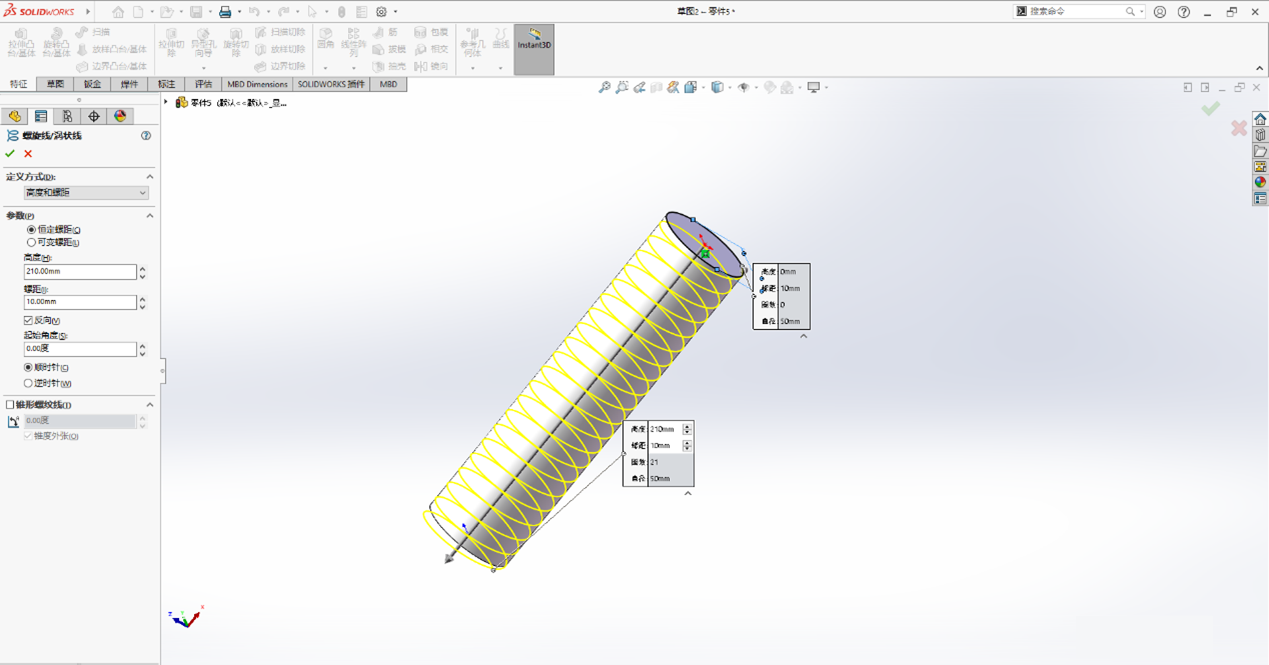

三：按圖中設置參數，設置好后點確定，如下圖所示。

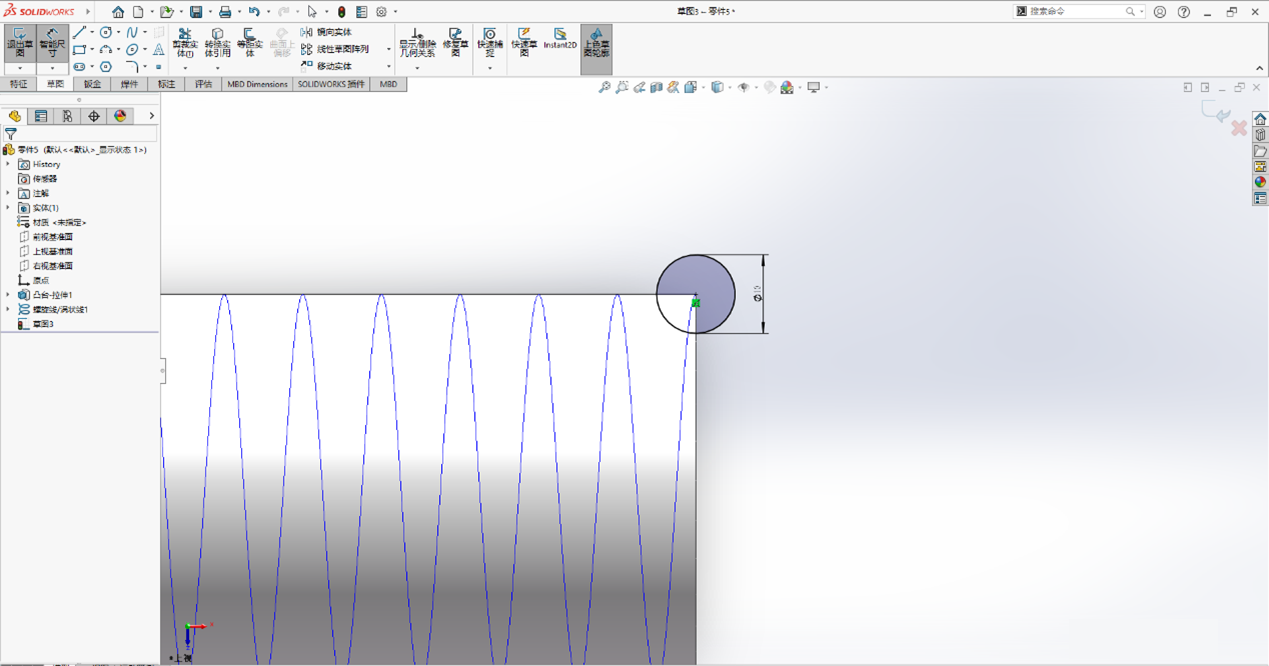

四：選擇上視基準面，在螺旋起始位置，繪制一個直徑10的圓，然后退出草圖，如下圖所示。

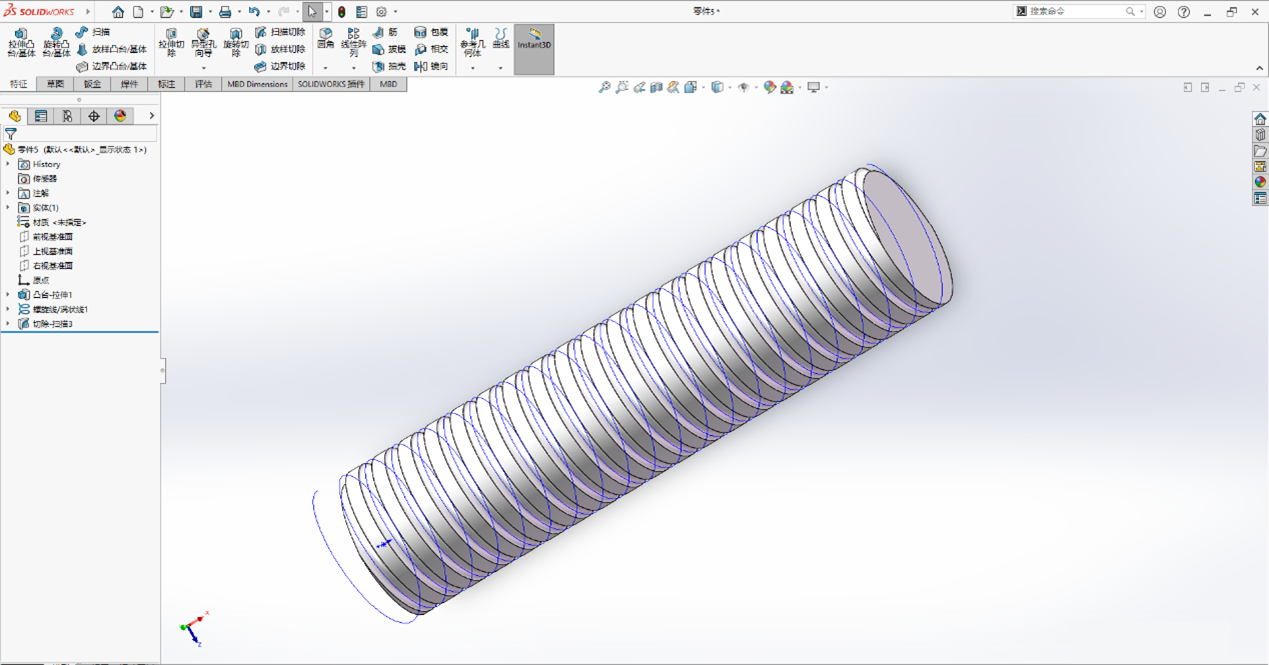

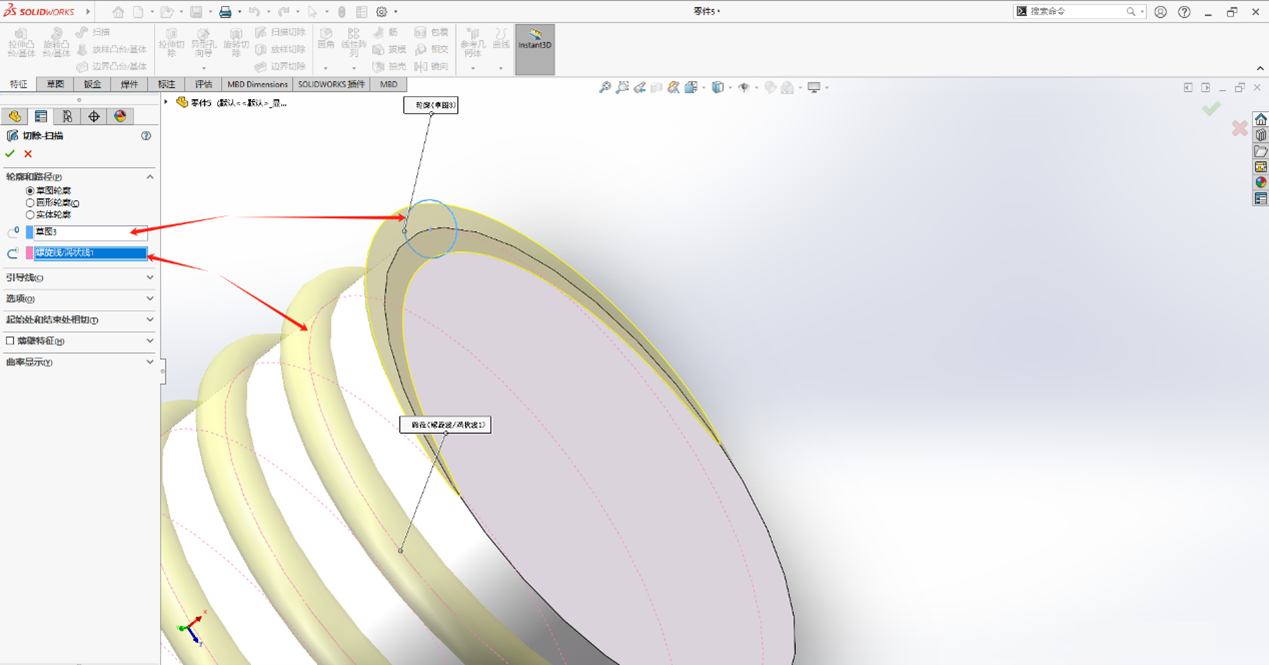

五：在特征欄選擇，掃描切除，輪廓選擇直徑5的圓，掃描路徑選擇螺旋線，點擊確定，如下圖所示。

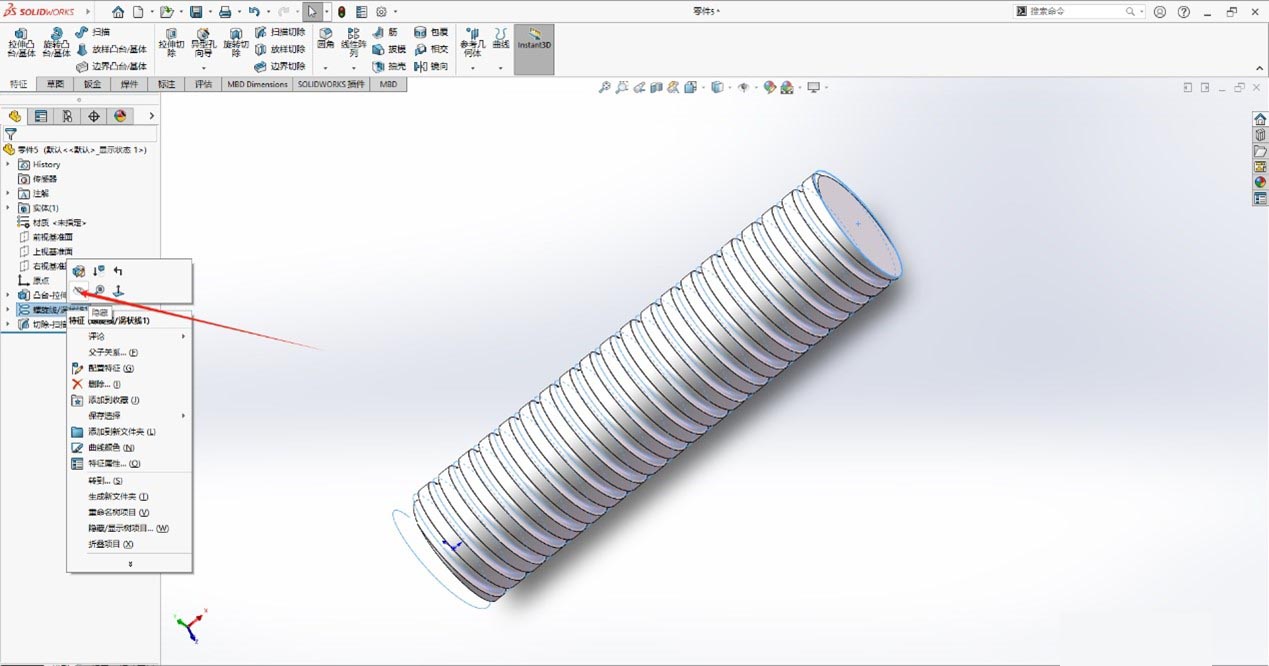

六：隱藏螺旋線，如下圖所示。
七：螺旋線繪制完成，如下圖所示。
