SOLIDWORKS工程圖模板制作
為什么要制作工程圖模板

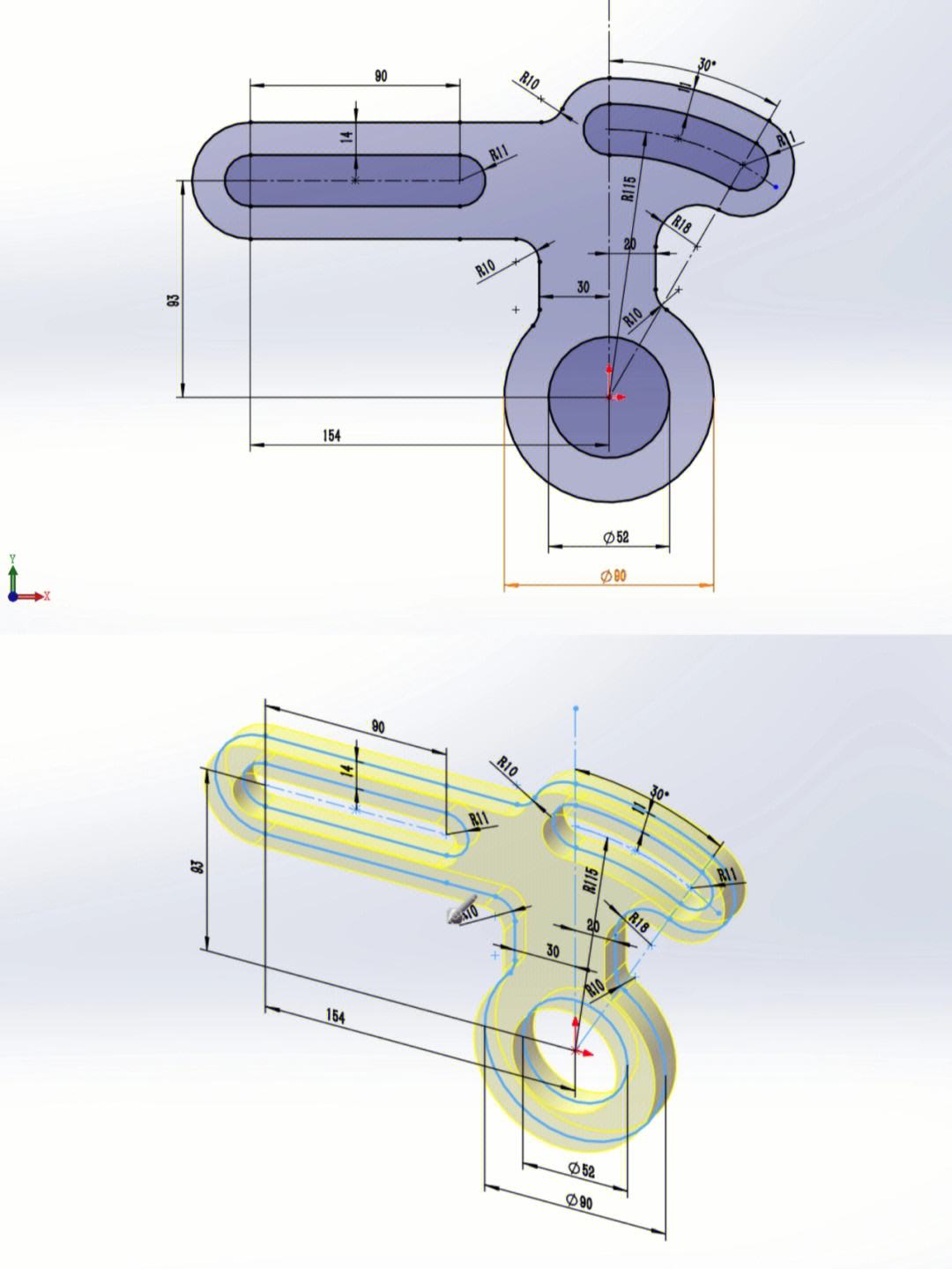

SOLIDWORKS軟件以其優良的技術和市場表現，成為CAD領域一顆耀眼的明星，擁有強大的功能。為了實現更規范、更快捷、更方便、更準確的繪圖，制作工程圖模板是必要的。SolidWorks工程圖的優勢在于零件模型的尺寸與工程圖相關聯，只需修改模型尺寸，工程圖中的尺寸也會相應更新，確保數據的唯一性和準確性。這種關聯性為我們帶來了諸多便利。
對于企業而言（尤其是機械行業），一套完整的模型圖紙可能既包含2D圖紙，也包含3D圖紙，但是由于圖紙管理的某些原因，2D圖紙最后是以Auto CAD軟件生成的.dwg格式為標準進行存檔的，但3D圖紙最后是以SolidWorks軟件生成的.sldprt（零件）和. sldasm（裝配體）為標準進行存檔的。筆者在企業工作的過程中，不少工程師都反應過“2D和3D有時候不能保證完全一致”的問題。造成如今這種局面的原因也不是一下子就能說得清楚，在筆者看來，個人使用主要是“使用習慣”，對于企業來說，可能還存在“經濟性”和軟件版權問題。還記得在筆者剛剛進入機械設計領域時（回頭想想，大概是3年前），接觸到SolidWorks軟件，曾經不止一次想過這個問題，那就是明明這個軟件有工程圖的功能，為什么不少企業都沒有建立自己的.slddrw（工程圖）庫，后來不管是企業內部培訓，還是外出與其他企業進行技術交流，都存在這樣的使用習慣。鑒于此，筆者還特意對這兩款軟件的區別和聯系，優缺點做了一個總結。對于企業來說，可能是這樣的：
Auto CAD | SOLIDWORKS | 國內CAD軟件 | |
版權費和維護成本 | 高 | 高 | 中 |
硬件配置要求 | 中 | 高 | 中 |
2D和3D | 具有2D和3D | 具有2D和3D | 具有2D和3D |
云文檔和圖紙管理 | 有，可二次開發 | 有，可二次開發 | 有，可二次開發 |
跨平臺跨專業協作 | 支持 | 支持 | 支持 |
企業使用習慣 | 大公司使用較多 | 非標設計領域使用多 | 小公司使用較多 |
與其他軟件的兼容性 | 高 | 高 | 較低 |
軟件的穩定性 | 高 | 高 | 中 |
軟件的優化程度 | 高 | 較高 | 較高 |
同樣一臺電腦，相同的模型，打開一張SolidWorks工程圖的時間可能是打開一張AutoCAD圖紙花費時間的好幾倍……這對于廣大設計人員體驗感很差?？赡苡械耐瑫?，明明有很多設計插件，也可以提供模板，為什么還要做，其實對于小編來講，“授人之魚不如授人以漁”，掌握了方法，才可以繼續個性化需求。
如何制作SolidWorks工程圖模板
答：SolidWorks工程圖模板的制作過程相對來說復雜程度適中，要有耐心和細心，主要是零件模板屬性和工程圖中的文字進行關聯，并且為了盡可能讓以后的工程圖更加符合或者靠攏國家標準的要求，對一些標準的掌握是必不可少的。與AUTO CAD文件模板相同，主要有以下國家標準：
GB/T 10609.1-2008 技術制圖 標題欄 |
GB/T 10609.2-2008 技術制圖 明細欄 |
GB/T 14689-2008 技術制圖 圖紙幅面和格式 |
GB/T 14665-2012 機械工程 CAD制圖規則 |
GB/T 14691-1993 技術制圖 字體 |
GB/T 17450-1998 技術制圖 圖線 |
