3D 樣條曲線 PropertyManager
SOLIDWORKS軟件 3D 樣條曲線 PropertyManager 控制所繪制的 3D 樣條曲線的以下屬性：
要打開該 PropertyManager：
在打開的 3D 草圖中，請選擇樣條曲線。
現有幾何關系
幾何關系——顯示草圖繪制過程中自動推理的幾何關系或使用添加幾何關系手工生成的幾何關系。當您在列表中選擇一幾何關系時，標注在圖形區域高亮顯示。
信息——顯示所選草圖實體的狀態（完全定義、欠定義等等）。
添加幾何關系
您可在樣條曲線型值點之間、在樣條曲線控標之間、及在樣條曲線控標和外部草圖實體之間添加幾何關系。選擇在相關幾何體在草圖中存在時出現。
3D 樣條曲線中的幾何關系范例：
幾何關系包括：
沿 Y 軸的控標 (1)
沿 X 軸的樣條曲線點 (2)
樣條曲線和弧之間的相切 (3)
選項
作為構造線——將實體轉換到構造幾何線。
顯示曲率——顯示曲率比例 PropertyManager 并將曲率梳形圖添加到樣條曲線。
保持內部連續性——保持樣條曲線的內部曲率。

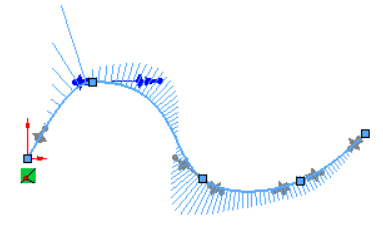

當保持內部連續性被消除時，曲率比例大幅減小。

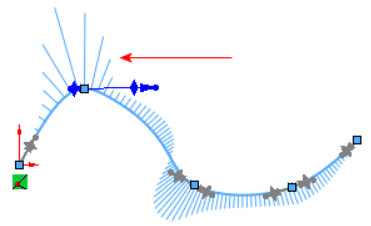

當保持內部連續性被選取時，曲率比例逐漸減小。
參數
如果樣條曲線不受幾何關系約束，指定以下參數的任何適當組合來定義樣條曲線。
樣條曲線控制點數——當您滾動點時，相應的坐標在下方出現。
X 坐標——樣條曲線型值點的 x 坐標。
Y 坐標——樣條曲線型值點的 y 坐標。
Z 坐標——樣條曲線型值點的 z 坐標。
相切重量1——通過修改樣條曲線型值點處的樣條曲線曲率度數來控制左相切向量。
相切重量 2——通過修改樣條曲線型值點處的樣條曲線曲率度數來控制右相切向量。
相切徑向方向——通過修改相對于 X、Y、或 Z 軸的樣條曲線傾斜角度來控制相切方向。
相切極坐標方向——控制相對于放置在與樣條曲線點垂直的點處基準面之相切向量的提升角度。（您也可為樣條曲線控標標注尺寸）
相切驅動——使用相切重量、相切徑向方向、及相切極坐標方向來激活樣條曲線控制。
重設此控標——將所選樣條曲線控標重返到其初始狀態。
重設所有控標——將所有樣條曲線控標重返到其初始狀態。
弛張樣條曲線——當您首先繪制樣條曲線并顯示控制多邊形時，您可拖動控制多邊形上的任何節點以更改其形狀。如果拖動引起樣條曲線不平滑，您可重新選擇樣條曲線來顯示PropertyManager，然后單擊參數下的弛張樣條曲線以將形狀重新參數化（平滑）。弛張樣條曲線命令可通過拖動控制多邊形上的節點而重新使用。
成比例——成比例的樣條曲線在您拖動端點時會保持形狀；即整個樣條曲線會按比例調整大小。您可將尺寸和幾何關系添加到成比例的樣條曲線的內部點。
