SOLIDWORKS滾花的三種畫法

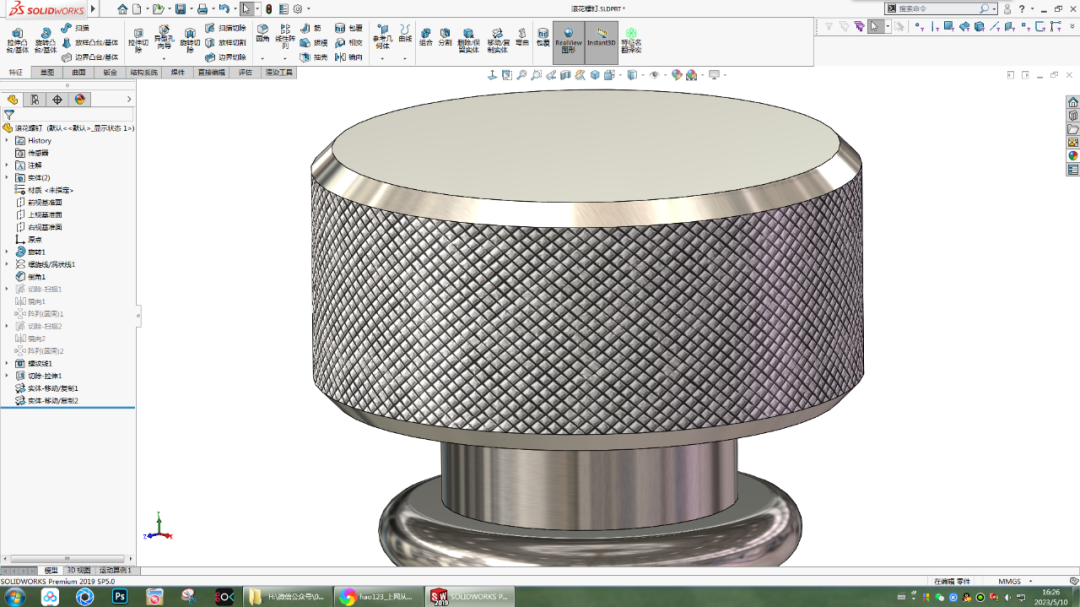

SOLIDWORKS滾花第一種畫法
1.【前視基準面】畫草圖。
2.【旋轉】。
3.【上視基準面】-【轉換實體引用】圓邊線。
4.【螺旋線/渦狀線】定義方式：螺距和圈數；螺距：45 ；圈數：0.2 。（可以自己設定）
5.【倒角】倒角參數：0.5×45° 。
6.【上視基準面】畫中心線，中心線端點與螺旋線添加：穿透幾何關系；再畫一個：3點邊角矩形，添加：對稱幾何關系。
7.【掃描切除】。
8.【鏡像】掃描切除。
9.【圓周陣列】方向：藍色面；數量：30或60 ；勾選：幾何體陣列。
10.陣列這一步用時間比較長，陣列60個用時：10.8秒。
10-1.陣列30個用時：2.5秒。

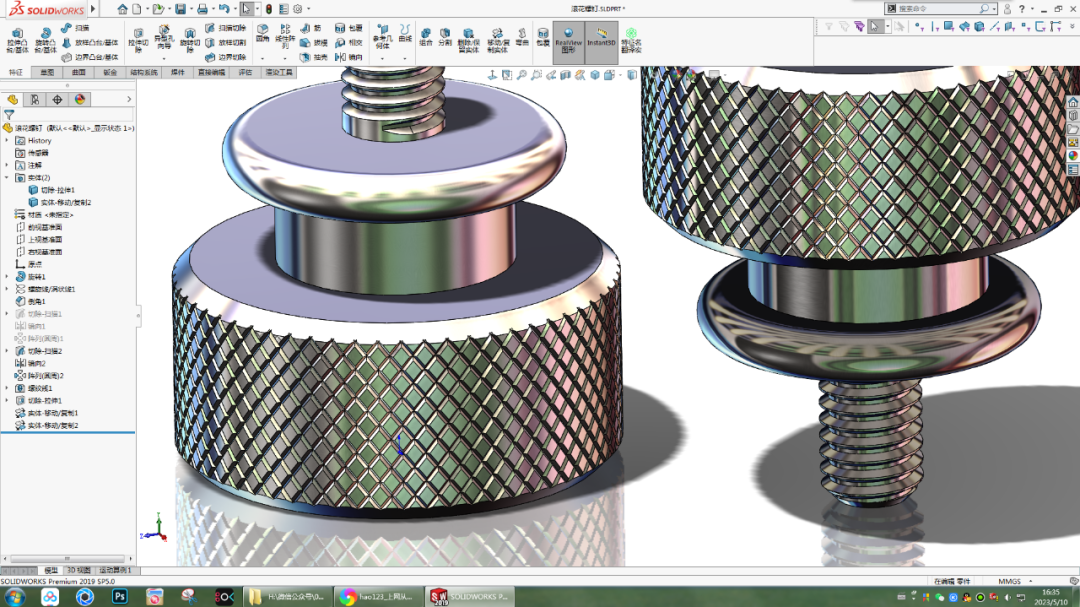

SOLIDWORKS滾花第二種畫法
1.【前視基準面】畫一根直線。
2.【掃描切除】輪廓：不變；路徑：直線。
2-1.【掃描切除】指定扭轉值，度數：120度 。
3.【鏡像】勾選：幾何體陣列。
4.【圓周陣列】勾選：幾何體陣列。
SOLIDWORKS滾花第三種畫法：貼圖
1.下載幾張滾花圖片。
2.隨便拖一張到圓柱面上，選擇：面 。
3.可以用【編輯外觀】調整滾花的大?。?/p>
4..完成。
