SOLIDWORKS GB型材庫在結構系統中不能用怎么辦？
SOLIDWORKS GB型材庫的建模步驟
1.SOLIDWORKS型材焊件設計有兩個模塊：【焊件】、【結構系統】。（結構系統是2019版開始有）（結構系統雖然方便快捷，但以前分享的【GB型材庫】卻不能用，是怎么回事？）
SOLIDWORKS型材焊件
1-1.先用【焊件】-【結構構件】試試，可以看出：自己添加的【GB型材庫】是可以使用的。
1-2.軟件自帶的【ISO輪廓】也可以使用。
SOLIDWORKS型材焊件結構系統
2.再試一下【結構系統】。
2-1.發現【GB型材庫】的類型、大小都是空的。
3.但【ISO輪廓】可以正常使用。
SOLIDWORKS型材焊件對比兩個庫
4.想找出原因，先要對比一下【GB型材庫】與【ISO】有什么區別?！鞠到y選項】-【文件位置】-【編輯所有】-【焊件輪廓】復制右側的地址。
4.1.在文件夾里打開剛才復制的地址，可以看到已添加的幾個型材庫。
5.打開【ISO】文件夾，可以看到：里面是輪廓文件。
6.打開一個圓管的文件，可以看到：自帶3個配置，也就是3個型號的圓管。
7.再打開【GB型材庫】發現：里面是文件夾，文件夾里才是輪廓文件。（這是第一處與ISO不同的地方）
8.打開圓管里的一個輪廓文件，發現：只有一個配置。（這是第二處不同）
9.接著從圓管文件夾里復制一輪廓文件出來。
10.【結構構件】里就能看到這型號了，但類型、型號相同；且只有一個型號，因為這文件只有10×1這一個配置。
通過以上對比、測試，得出解決方法：①輪廓文件【*.SLDLFP】需要放在一級文件夾下；②各種型號要以配置的型式保存在這個文件內。
SOLIDWORKS型材焊件制作配置
11.把復制出的文件改個名字：圓管。

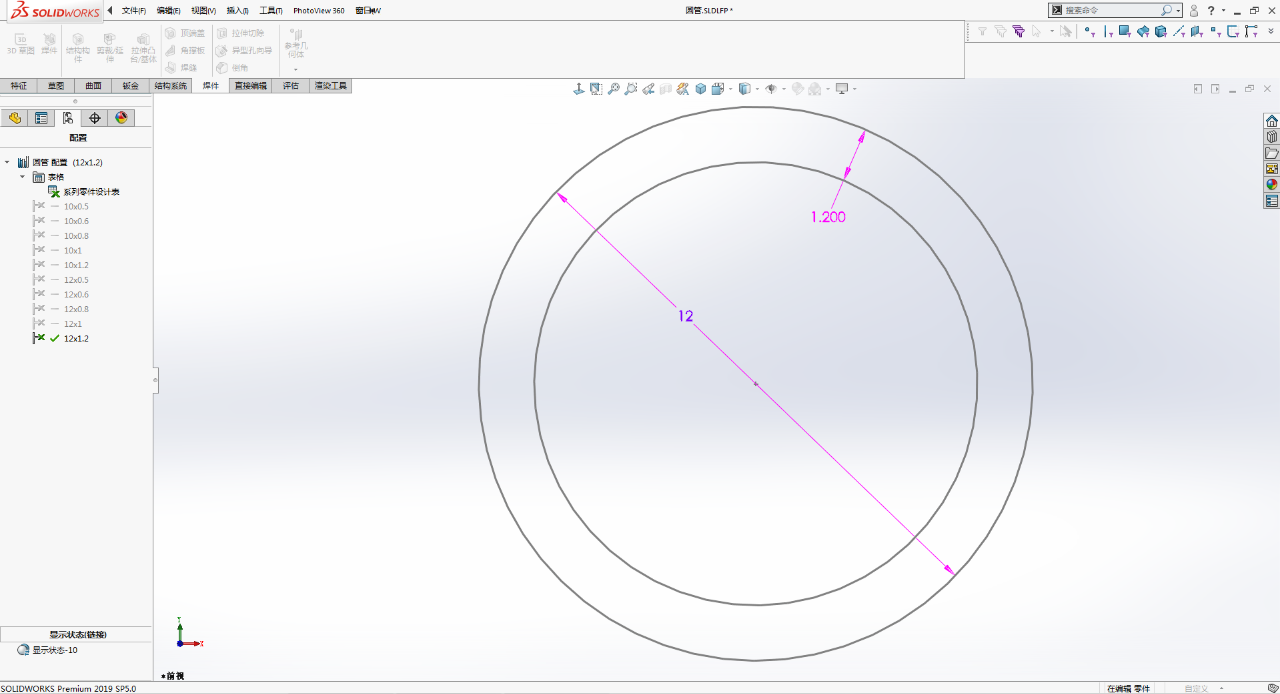

12.在SolidWorks中打開這個文件，右鍵：顯示特征尺寸。
13.【插入】-【表格】-【設計表】。
14.自動生成。
15.選擇兩個尺寸：外徑、壁厚。
16.發現外徑、壁厚顯示的是：普通。
17.【設置單元格】常規。
17-1.外徑、壁厚就變成了數字。

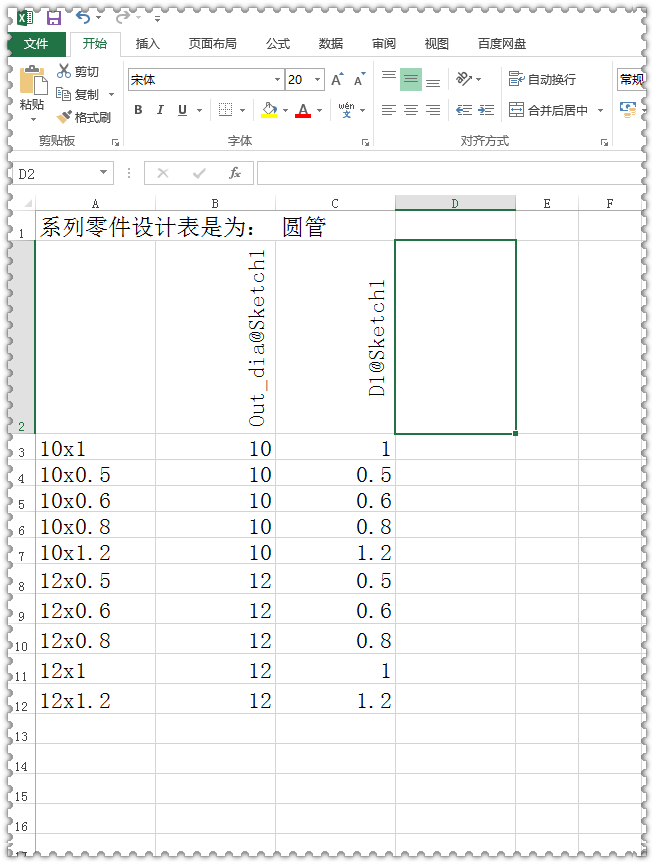

18.手動輸入各種型號，因為型號太多，只輸入了以下幾個。
19.添加型號完成后，點擊屏幕空白處，提示：生成以下配置——確定。
19-1.可以看到新增了不少配置，保存文件。
20.【結構系統】-【主構件】類型：圓管；大?。壕陀辛藙偛盘砑拥男吞?。
21.這個配置文件在【焊件】-【結構系統】里也可以使用。

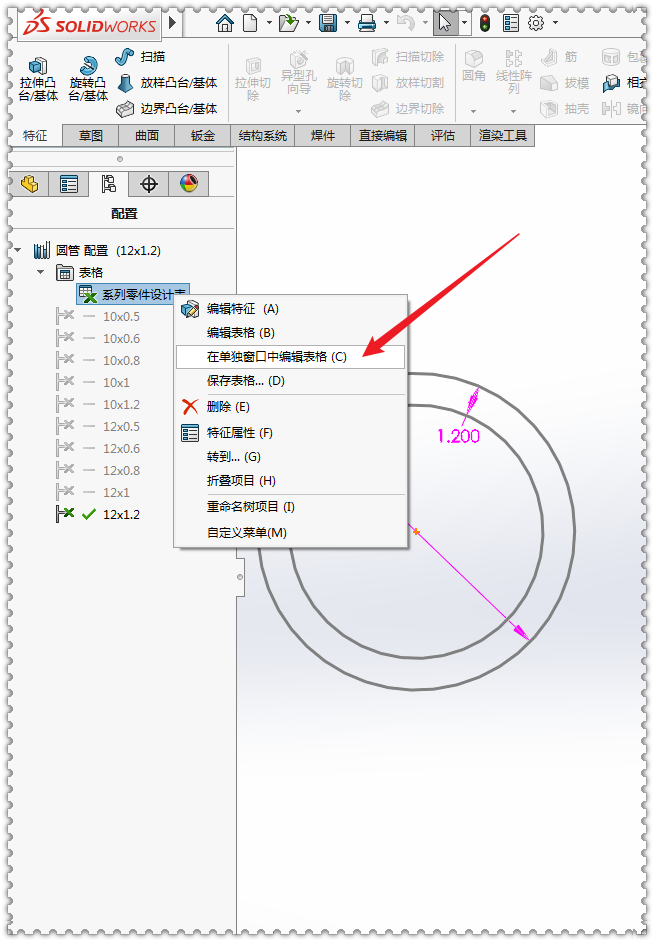

22.如果想要增加配置：【系列零件設計表】——右鍵——【在單獨窗口中編輯表格】。

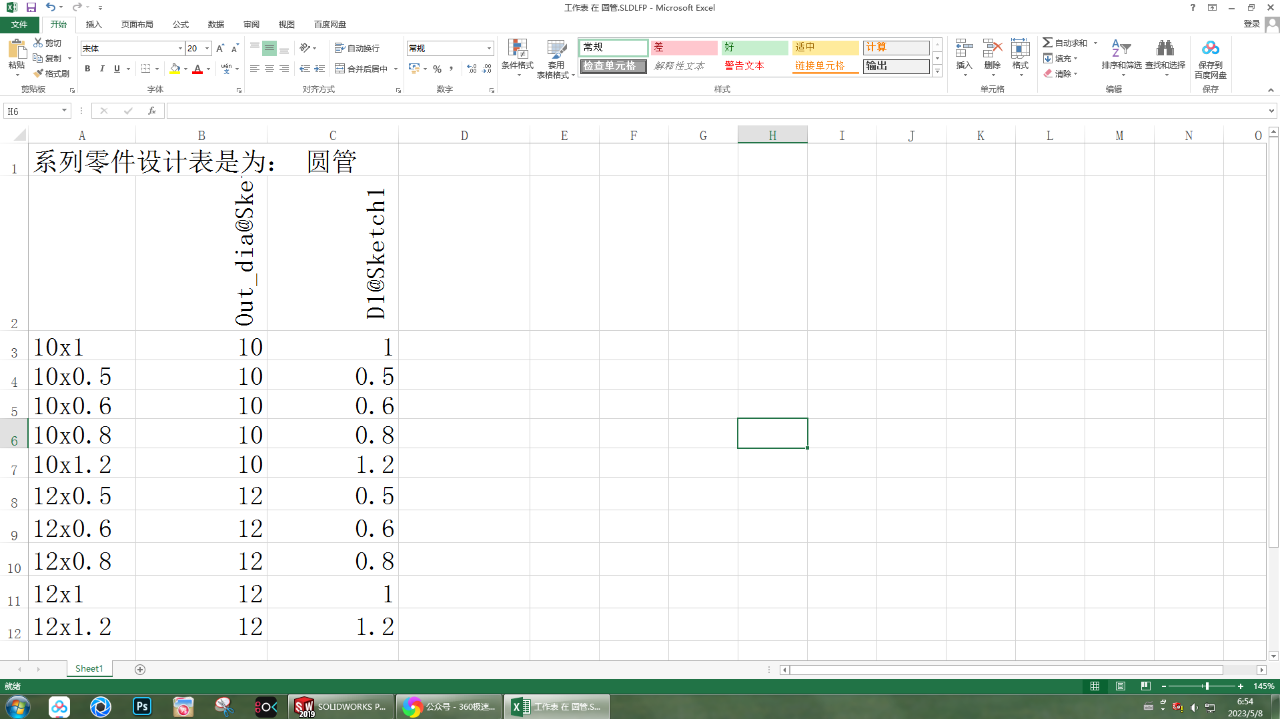

22-1.可以獨立打開Excel文件，而不是在SolidWorks中打開，這樣編輯起來就方便多了。
23.完成。
