SOLIDWORKS草圖繪制工具——等距實體
SOLIDWORKS草圖繪制工具——等距實體

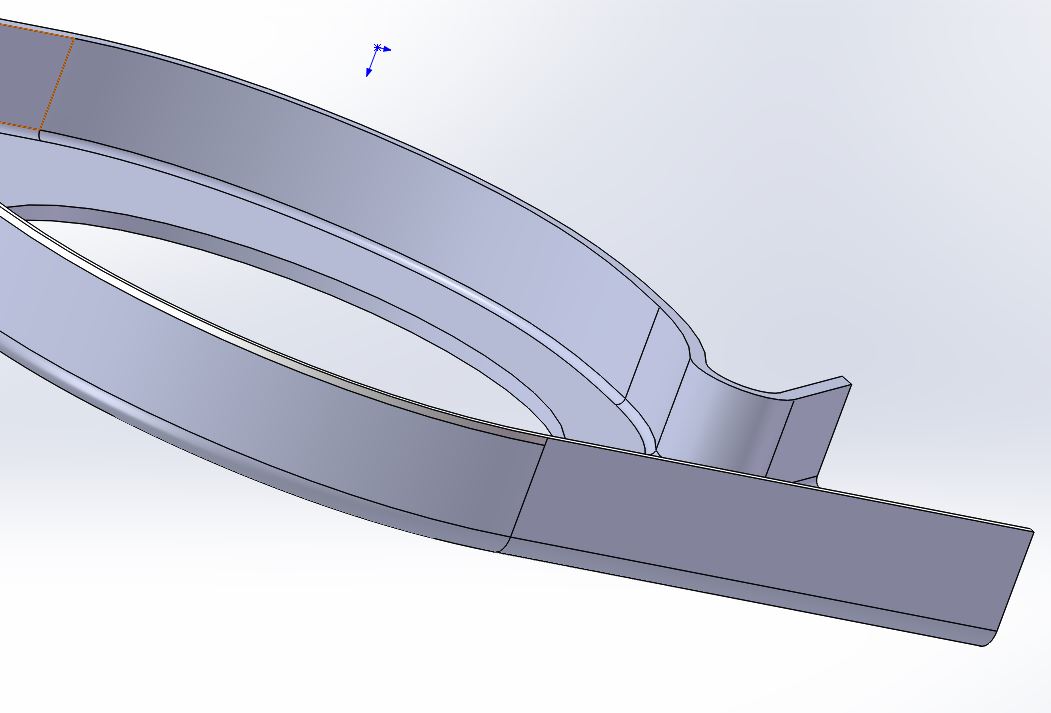

按特定的距離等距一個或多個草圖實體、所選模型邊線、或模型面。例如，您可等距諸如樣條曲線或圓弧、模型邊線組、環等等之類的草圖實體。
您可等距有限直線、圓弧和樣條曲線。您不能等距套合樣條曲線先前等距的樣條曲線或會產生自我相交幾何體的實體。
如果當您重建模型時原始實體改變，則等距實體也會隨之改變。
如何使用SOLIDWORKS草圖繪制工具——等距實體
欲生成草圖等距：
在打開的草圖中，選擇一個或多個草圖實體、一個模型面、或一條模型邊線。
單擊等距實體（草圖工具欄），或單擊工具 > 草圖繪制工具 > 等距實體。
在等距實體 PropertyManager 中設定屬性。當您在圖形區域中單擊時，等距實體已完成。在您于圖形區域中單擊之前設定參數。
單擊 ? ，或在圖形區域中單擊。
將在新草圖實體和選定的實體之間生成等距實體幾何關系。如果原來的實體更改，則新實體將更新以保持等距。
如果您在裝配體關聯中生成零部件或特征，并且已在工具選項工具 > 選項 > 外部參考引用，那么上述的草圖幾何關系不會生成。
SOLIDWORKS偏移實體的頂端加蓋
您可在使用等距實體工具偏移開環（2D 草圖中的單向草圖實體，對于圓弧和線頂端加蓋類型）的同時創建頂端加蓋。

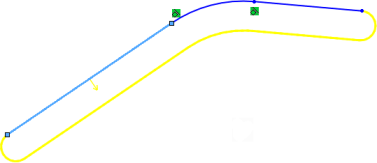

加蓋等距實體的預覽
完整的加蓋等距實體
