SOLIDWORKS草圖繪制工具——側影輪廓實體
SOLIDWORKS草圖繪制工具——側影輪廓實體
您可以通過將裝配體中零件或零部件中的實體輪廓投影到平行草圖平面上來創建多個草圖實體。
側影輪廓實體將在模型上創建參數草圖約束。 使用草圖和平面上的 3D 草圖時，您可以使用側影輪廓實體。
在剖面視圖模式下：
僅當您清除僅限圖形的剖面選項時，側影輪廓實體工具才可用。
側影輪廓實體不包含草圖約束。
您可以為在裝配體中只有一個實例的零部件繪制輪廓。
要使用側影輪廓實體，單擊側影輪廓實體（“草圖”工具欄），或單擊工具 > 草圖繪制工具 > 側影輪廓實體。

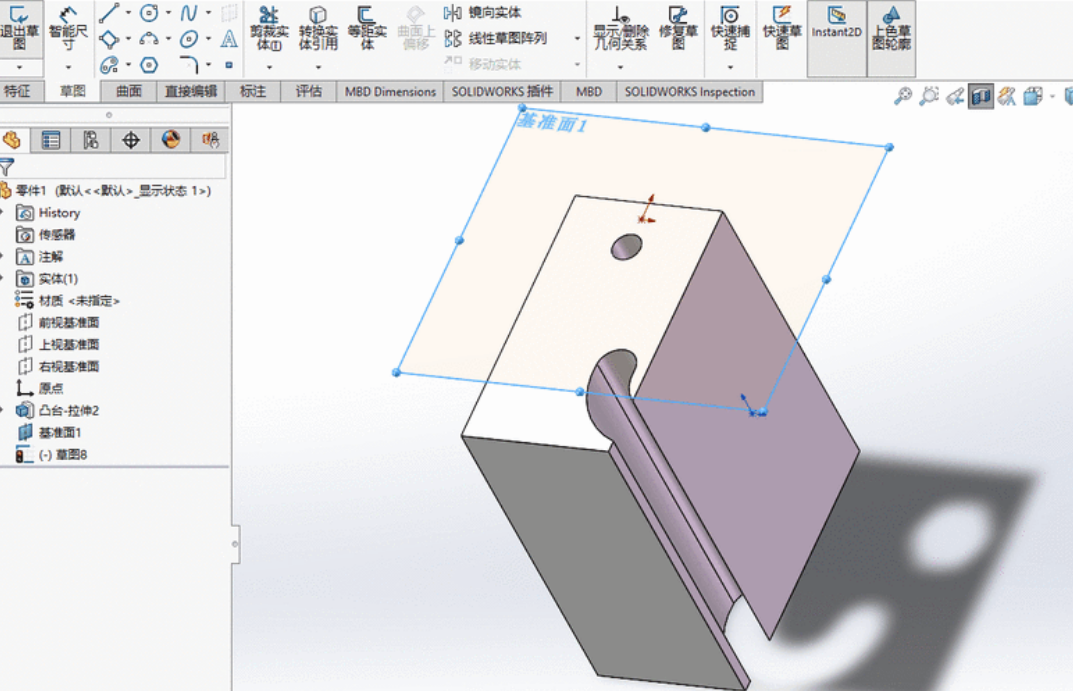

創建側影輪廓實體
要創建側影輪廓實體：
打開零件或裝配體。
在 FeatureManager 設計樹中，選擇任何平面。
單擊草圖（“草圖”工具欄）。
單擊側影輪廓實體（“草圖”工具欄），或單擊工具 > 草圖繪制工具 > 側影輪廓實體 。
在 PropertyManager 中，對于要繪制側影輪廓的實體，從圖形區域或 FeatureManager 設計樹中選擇實體。
清除外部側影輪廓，以創建模型的外部幾何體和內部實體的草圖實體。
單擊 ? 。
要僅創建外部側影輪廓的實體，請選擇外部側影輪廓。 側影輪廓實體將顯示在草圖上。
側影輪廓實體 PropertyManager
要打開側影輪廓實體 PropertyManager：
在零件或裝配體中，在平面上打開草圖。
單擊側影輪廓實體（“草圖”工具欄），或單擊工具 > 草圖繪制工具 > 側影輪廓實體。

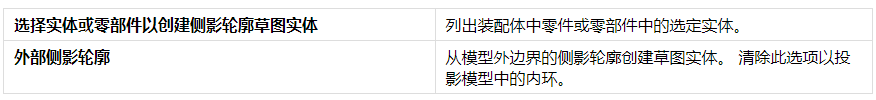

要繪制側影輪廓的實體
