SOLIDWORKS草圖繪制工具——剪裁 PropertyManager
SOLIDWORKS草圖工具中，您可以使用剪裁 PropertyManager 選擇剪裁類型并控制其它剪裁選項。
您可剪裁任何 2D 草圖。
要打開剪裁 PropertyManager：
用右鍵單擊草圖，然后選擇編輯草圖。
單擊剪裁實體（草圖工具欄）或工具 > 草圖繪制工具 > 剪裁。
剪裁 PropertyManager 包括以下選項：
強勁剪裁
選擇強勁剪裁執行以下操作：
延伸草圖實體。
拖動指針時，剪裁單一草圖實體到最近的交叉實體。
拖動指針時，剪裁一個或多個草圖實體到最近的交叉實體并與該實體交叉。
邊角
選擇邊角修改兩個所選實體，直到它們以虛擬邊角交叉。
控制邊角剪裁選項的因素包括：
草圖實體可以不同。
剪裁操作可以延伸一個草圖實體而縮短另一個實體，或者同時延伸兩個草圖實體。
行為受您選擇草圖實體的末端影響。
行為不受您選擇草圖實體的順序影響。

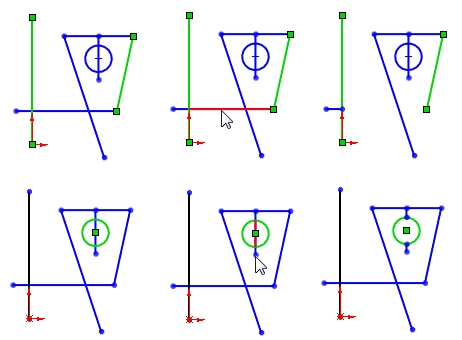

在內剪除
選擇 在內剪除 以剪裁滿足以下條件的開放實體：
交叉兩個所選邊界。
存在于兩個所選邊界之間。
存在于閉合草圖實體內。
控制向外剪裁的因素包括：
您選擇作為兩個邊界實體的草圖實體可以不同。
您選擇要剪裁的草圖實體需要么：
● 與每個邊界實體交叉一次。
● 與兩個邊界實體完全不交叉。
剪裁操作將會刪除所選邊界內部所有有效草圖實體。
只有開環草圖線段才是要剪裁的有效草圖實體。
在外剪除
選擇 在外剪除 以剪裁存在于兩個選定邊界外部的開放實體。 控制 在外剪除 的因素包括：
您選擇作為兩個邊界實體的草圖實體可以不同。
邊界不受所選草圖實體端點的限制。
剪裁操作將會刪除所選邊界外部所有有效草圖實體。
如果要剪裁的草圖實體與邊界實體之一只交叉一次：
● 它會剪裁邊界實體外的截面。
● 它將邊界實體內的截面延伸到下一實體。
只有開環草圖線段才是要剪裁的有效實體。
剪裁到最近端
選擇 剪裁到最近端 以剪裁或延伸選定草圖實體。 控制 剪裁到最近端 的因素：
刪除所選草圖實體，直到與其它草圖實體的最近交叉點。
延伸所選實體。實體延伸的方向取決于您拖動指針的方向。
| 將剪裁實體保留為構造幾何體 | 將剪裁實體轉換為構造幾何體。 |
| 忽略構造幾何體的剪裁 | 剪裁實體使構造幾何體不受影響。 |
這些選項將保持與剪裁實體的尺寸關系。 根據剪裁條件，它們可能會保持幾何關系。
如果您選擇兩個選項，則軟件會將實體轉換為構造幾何體且現有構造幾何體不受影響。
樣例

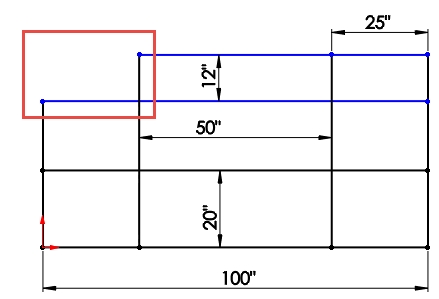

| 剪裁前 |
 |

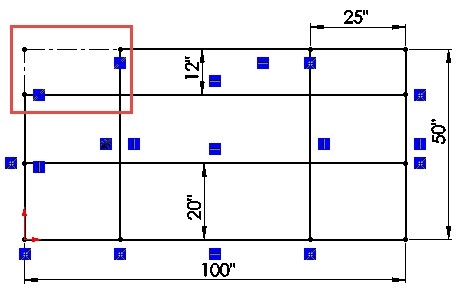

| 將剪裁實體保留為構造幾何體已清除 |
 |
| 將剪裁實體保留為構造幾何體已選中 |
