SOLIDWORKS Electrical 2024增強新功能
SOLIDWORKS 2024 新功能前瞻 | SOLIDWORKS Electrical 功能增強概要
? 對齊零部件
? 更改多個導軌和線槽的長度
? 2D 機柜中的自動零件序號
? 過濾輔助和附件零件
? 移除制造商零件數據
? 重置未定義的宏變量
? 使用范圍縮短列表
對齊零部件
在設計 3D 機柜布局時使用對齊零部件時，可以在圖形區域中預覽更改。
這大大減少了在 3D 機柜布局中對齊 SOLIDWORKS 零部件所需的工作量。
對齊零部件PropertyManager 簡化并改進了工作流程。

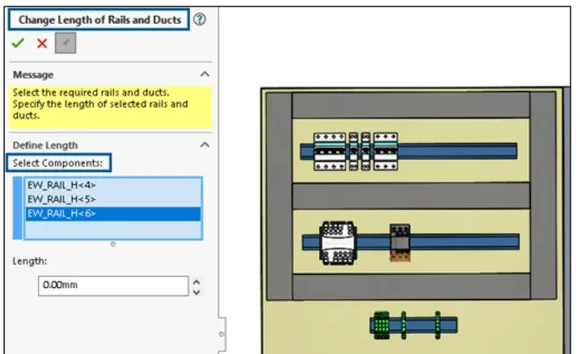

更改多個導軌和線槽的長度
在早期版本中，您只能更改單個導軌或線槽的長度。
而在 SOLIDWORKS 2024新功能中，您可以同時更改多個導軌和線槽的長度。
多重選擇導軌和線槽可以加速創建3D 機柜的流程。
2D 機柜中的自動零件序號
您可以在SOLIDWORKS Electrical 2D 機柜布局工程圖中插入自動零件序號。

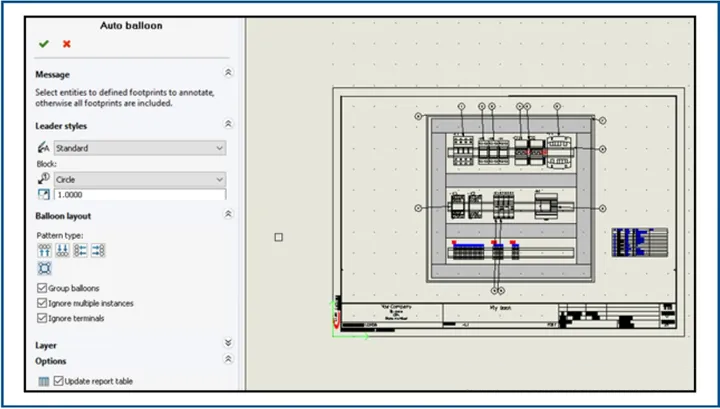

自動零件序號PropertyManager
要打開該PropertyManager：

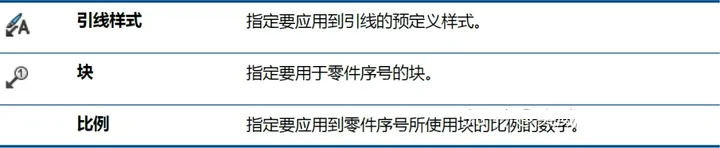

? 引線樣式

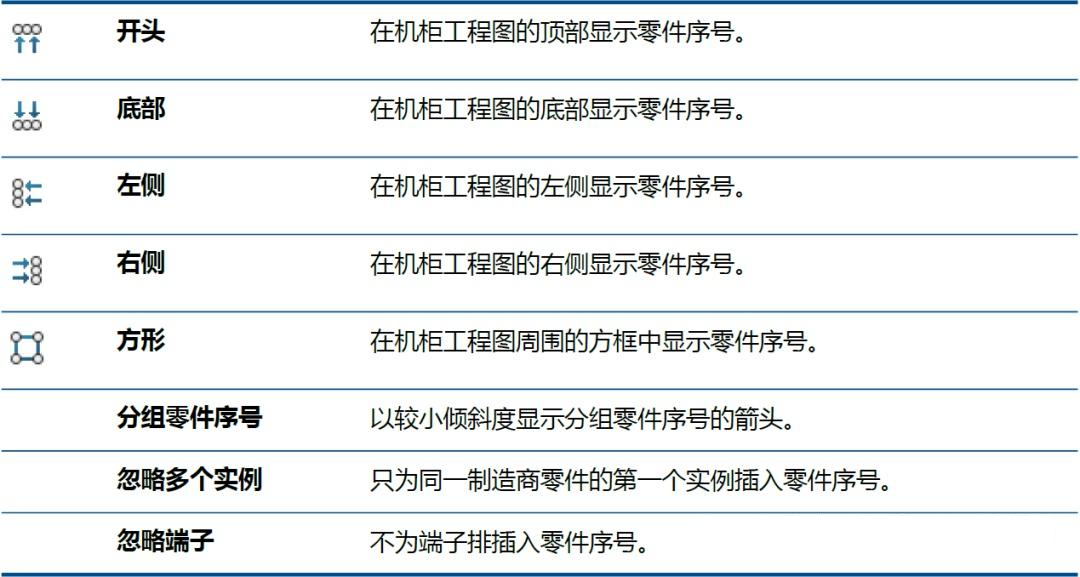

? 零件序號布局
指定陣列類型。
? 圖層
指定要插入零件序號的圖層。
? 選項
插入報表表格。插入根據當前文檔內容過濾的報表表格。
● 如果文檔包含報表表格，請選擇更新報表表格以更新報表表格。
● 與報表中的零件關聯的零件序號數會顯示在單獨的報表模板中。

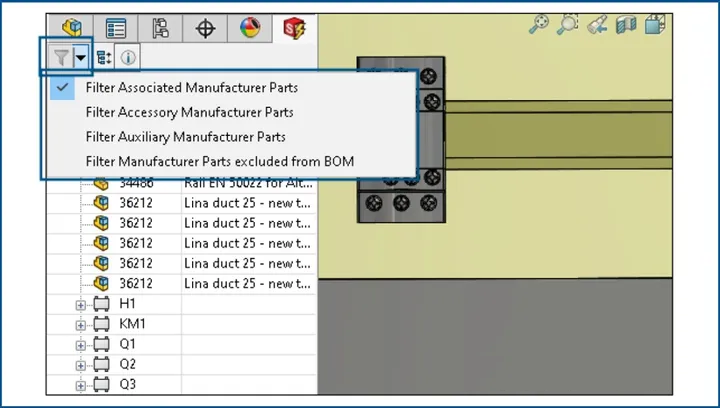

過濾輔助和附件零件
在SOLIDWORKS Electrical 中，您可以根據所做的選擇過濾制造商零件。您可以過濾：
● 關聯制造商零件
● 附件制造商零件
● 輔助制造商零件
● 從BOM 中排除的制造商零件
您可以使用 Electrical Manager 樹的過濾制造商零件中的列表來過濾各種類型的制造商零件。顯示/隱藏關聯設備已被此過濾器選項取代。
移除制造商零件數據
從零部件中刪除或替換零件時，您可以清除制造商零件信息。
要移除制造商零件數據，請單擊電氣項目> 配置> 項目。轉至電氣項目配置對話框的常規選項卡，在選項下選擇從設備重置制造商零件信息。刪除或替換為其他零件時，這會重置相關信息，如制造商數據、端子標注。
默認情況下，該選項會被清除。如果您清除此選項，即使在您刪除或替換后，零件仍會保留端子號。

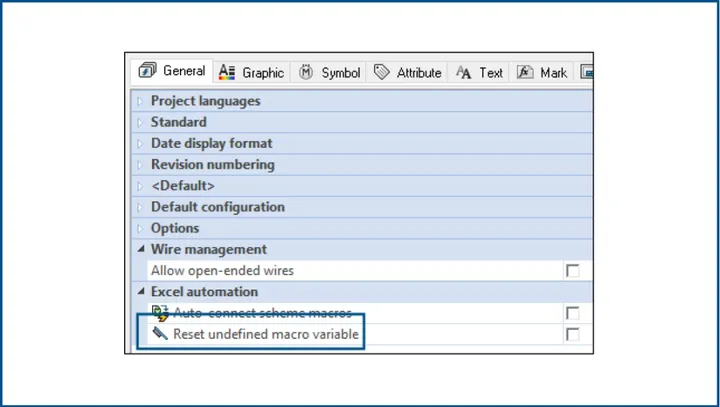

重置未定義的宏變量
借助Excel 自動化，您可以自動重置未定義的宏變量。
要重置未定義的宏變量，請單擊SOLIDWORKS Electrical > 配置> 項目。轉至電氣項目配置對話框的常規選項卡，在Excel 自動化下，選擇重置未定義的宏變量。選擇此選項時，%xxx% 變量不會保留在插入的宏中。它由以下項替換：
● 空字符串
● 已移除的對象
● 關聯的默認對象（如函數或位置）

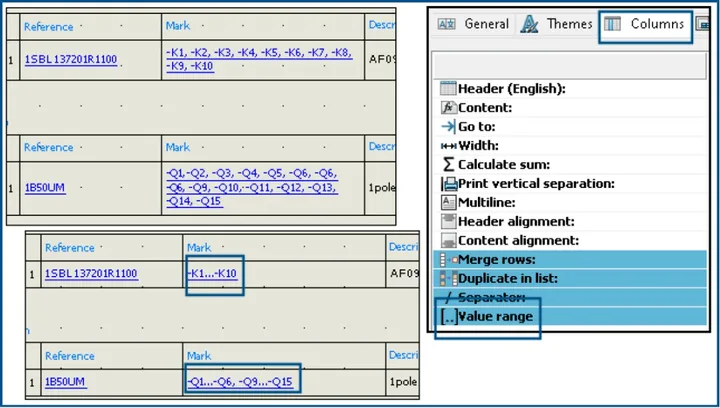

使用范圍縮短列表
在報告配置中，當您合并行時，軟件會將連續值作為合并行的范圍列出，而不是列出范圍中的每個單獨值。
在報告配置版本對話框的列下，選擇值范圍。要激活此選項，請選擇合并行。您可以同時為多列激活此選項。
