SOLIDWORKS放樣是什么意思？
SOLIDWORKS是一款廣受歡迎的三維計算機輔助設計（CAD）軟件，提供了許多強大的功能來幫助工程師實現他們的創意。其中一個重要的功能是放樣功能，它在設計過程中起著至關重要的作用。本文將介紹SOLIDWORKS放樣的概念、特點和應用。
放樣是將一個二維形體對象作為沿某個路徑的剖面，而形成復雜的三維對象。
SOLIDWORKS放樣通過在輪廓之間進行過渡生成特征。放樣可以是基體、凸臺、切除或曲面。您可以使用兩個或多個輪廓生成放樣，僅第一個或最后一個輪廓可以是點，也可以這兩個輪廓均為點，單一 3D 草圖中可以包含所有草圖實體（包括引導線和輪廓）。
要生成放樣：
1.執行以下操作之一：

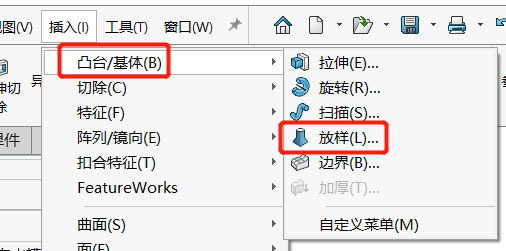

單擊特征工具欄上的放樣凸臺/基體 ，或單擊插入 > 凸臺/基體 > 放樣。

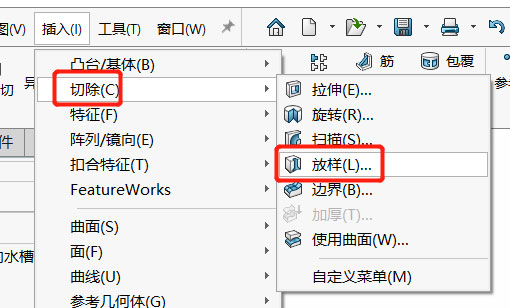

單擊特征工具欄上的放樣切除 ，或選擇插入 > 切除 > 放樣。

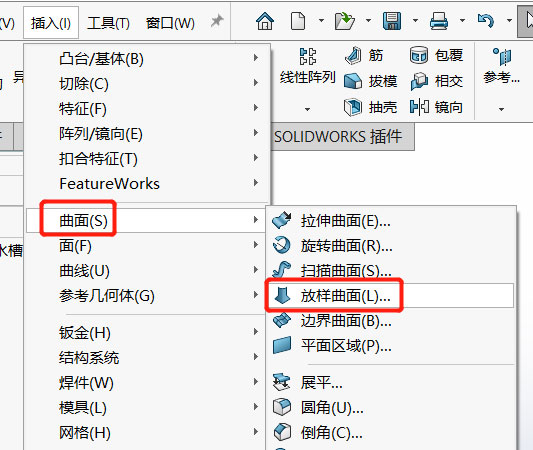

單擊曲面工具欄上的放樣曲面 ，或選擇插入 > 曲面 > 放樣。
2.在 PropertyManager 中設定選項。
3.單擊確定。
您可將一個或多個放樣截面添加到現有放樣。當您添加截面時，將生成一放樣截面和一臨時基準面。放樣截面自動使用引導線在其端點和交叉點處生成穿刺點。您可拖動基準面來定位新的放樣截面。您還可使用預先存在的基準面（在放樣特征之前生成）來定位新的放樣截面。您一旦將新的放樣截面定位，則可使用快捷鍵菜單來編輯新的放樣截面。如同編輯任何其它草圖截面（尺寸、添加幾何關系、修改形狀、等等）來編輯放樣截面。
總的來說，SOLIDWORKS放樣功能是一種強大而靈活的工具，可以幫助工程師實現多樣性和創新性的設計。
