SOLIDWORKS裝配體中的曲線陣列怎么使用
曲線陣列是SOLIDWORKS裝配體中陣列零件的一種方法,下面有一個實例來說明一下曲線陣列的用法,要求是讓一個零件沿著一條樣條等距陣列,詳細的內容請繼續往下看。
SOLIDWORKS裝配體中的曲線陣列具體的操作方法如下

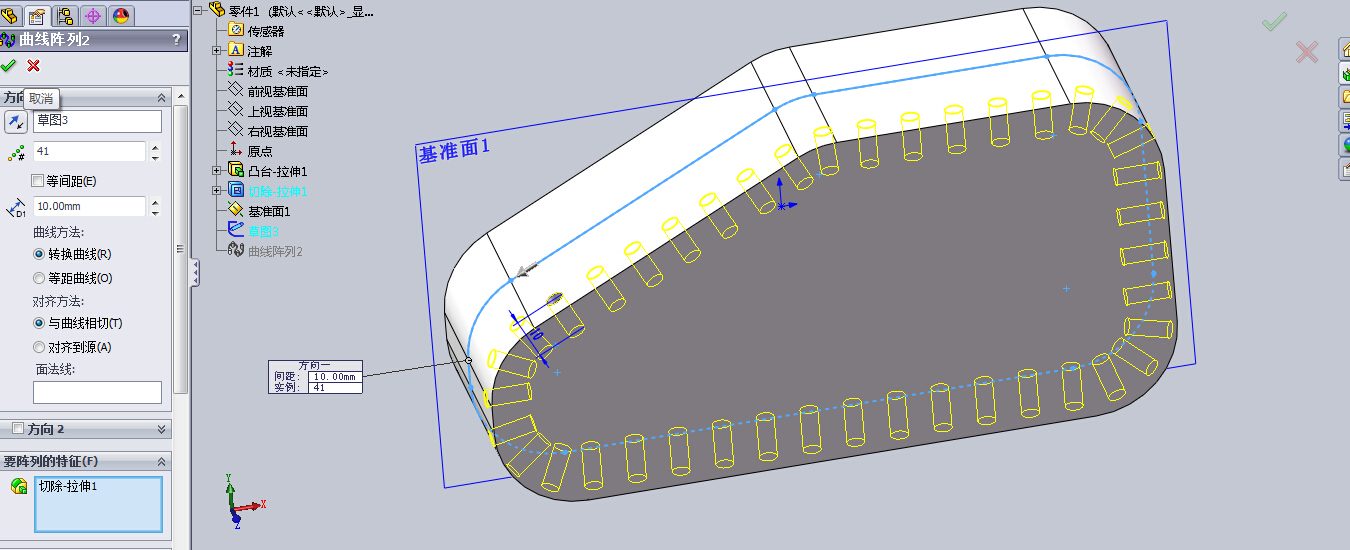

單擊線性零部件陣列 > 曲線驅動的零部件陣列（“裝配體”工具欄）或插入 >零部件陣列>曲線驅動。
在 PropertyManager 的方向 1 下：
選擇一曲線、邊線、草圖實體、或從 FeatureManager 選擇一草圖以用為陣列的路徑。
如果必要請單擊反轉方向。
為 實例數 輸入值。此為包括源零部件的實例總數。
單擊 等間距 以設置每個陣列實例之間的等間距。 實例之間的分離取決于為 陣列方向選擇的曲線以及 曲線方法。
為 間距 輸入值。 曲線與 要陣列的特征 的距離按與該曲線垂直的方向來測量。
在參考點下，選擇以下選項之一：
邊界框中心
零部件原點
所選點
曲線方法通過轉換您如何使用為陣列方向所選擇的曲線來定義陣列的方向。 在曲線方法下，選擇以下選項之一：
轉換曲線。從所選曲線原點到源特征的 Delta X 和 Delta Y 的距離均為每個實例保留。
等距曲線。等距源特征的每個實例。
在對齊方法下，選擇以下選項之一：
與曲線相切.對齊為陣列方向所選擇的與曲線相切每個實例。
對齊到源。 對產每個實例以與源特征的原有對產匹配。
對于面法向，選取 3D 曲線所處的面來生成曲線驅動的陣列。
單擊。
總結: 曲線陣列主要要理解轉換曲線和等距曲線2種方法的區別，想要了解更多SOLIDWORKS裝配體中的曲線陣列怎么使用詳細內容，歡迎聯系微辰三維——SOLIDWORKS正版軟件代理商，我們提供免費的培訓視頻。
