SOLIDWORKS鈑金成型工具怎么使用？
鈑金在制造業當中有著廣泛的應用，鈑金是一種比較特殊的模型，顯著的特征是：同一零件，厚度一致。在鈑金零件中，我們通常會制作一些特定的孔或形狀，這些都是基于成形工具創建的。成形工具是可以用作折彎、伸展或成形鈑金的沖模的零件，能夠生成一些成形特征，例如百葉窗、矛狀器具、法蘭和筋等。
在SOLIDWORKS設計庫下的Design Library中，系統自帶了一些成形工具，這些成形工具分為5種類型，分別是：embosses（凸起）、extruded flanges（沖孔）、louvers（百葉窗板）、lances（切開）、ribs（筋）。在設計庫中可以直接將所需的成形工具拖到需要成形的鈑金面上，然后調整編輯相應的方向、角度以及位置，就可以應用了。如（圖1）：
在鈑金零件中，成形工具應用非常多。系統自帶的成形工具可能遠遠滿足不了我們的需求，我們可以基于系統自帶的成形工具進行修改或者創建新的成形工具，下面我們以百葉窗為例，來介紹如何創建自定義的成形工具。
創建鈑金成形工具

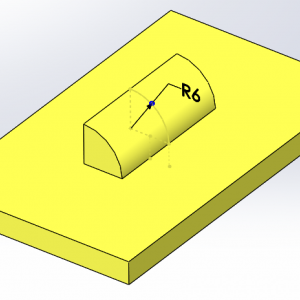

新建一個零件，選擇一個基準面創建矩形草圖，然后創建一個拉伸基體。如（圖2）：

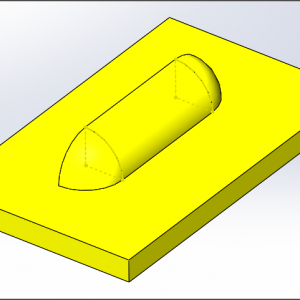

選擇兩個端面，然后創建旋轉特征。如（圖4）：

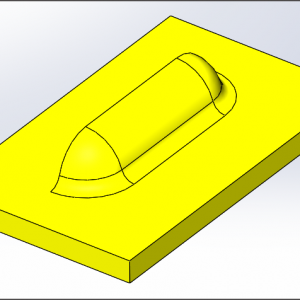

選擇百葉窗與基體接觸的邊線，添加圓角，圓角半徑2mm。如（圖5）：

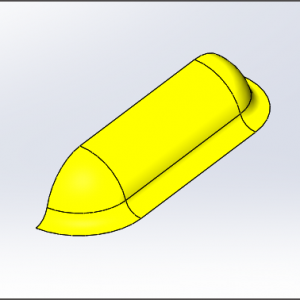

為了只保留百葉窗，我們把下面的基體進行切除。如（圖6）：
使用成形工具將百葉窗轉換為成形工具。我們點擊菜單欄-插入-鈑金-成形工具，此時會彈出成形工具的屬性面板。
在成形工具應用于目標零件時，設定確定成形工具停止到的面。該面定義工具被推入到零件的深度。
設定要從目標零件移除的面。當您將成形工具放置在目標零件上時，您為要移除的面所選定的面從零件中刪除。如果您不想移除任何面，不要為要移除的面選取任何面。

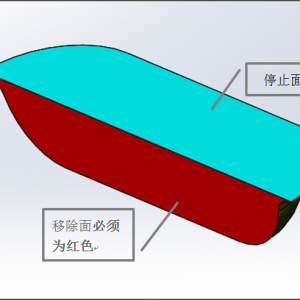

我們選擇好停止面與要移除的面，如（圖7）。

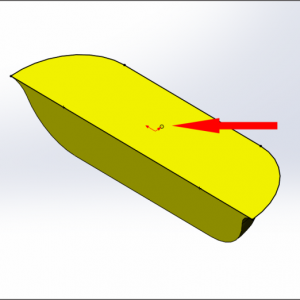

接下來，我們選擇屬性面板當中的【插入點】，這可幫助我們確定成形工具在目標鈑金零件上的準確位置，默認情況下，插入點位于停止面輪廓的中心位置，我們可以使用尺寸或幾何關系去進行定義，如（圖8）。
設定好了之后，點擊打鉤確定，成形工具就創建完成了，同時在設計樹中也會添加一個【成形工具】的特征。
假如這個百葉窗有多個尺寸規格，那么可以使用配置，通過新增配置，然后更改每個配置里特征的尺寸。如果有需要，我們也可以為該成形工具添加一些自定義屬性（比如沖孔ID）。
保存
成形工具制作完畢后，我們可以點擊另存為，將文件另存為Form Tool(*.sldftp)格式，保存在成形工具所在的默認路徑：C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2019\design library\forming tools\louvers。這樣我們新創建的成形工具就保存在設計庫中。我們也可以在零件的設計樹上右鍵零件，選擇【添加到庫】，設定好名稱與設計庫文件夾（design library\forming tools\louvers，可按成形工具的類別放置到相應的文件夾或者自己新建文件夾），點擊確定，也可以進行添加。如（圖9）：
