SOLIDWORKS圓周陣列怎么用？方法2
SOLIDWORKS圓周陣列繪制方式有很多，前面微辰三維就大家介紹了其中一種簡單的SOLIDWORKS圓周陣列怎么用的方法，可以移步到該內容查看詳情<<<<<SOLIDWORKS圓周陣列怎么用？方法1（做好超鏈）
接下來，微辰三維給大家介紹SOLIDWORKS圓周陣列的另一種繪制方法
SOLIDWORKS圓周陣列方式2

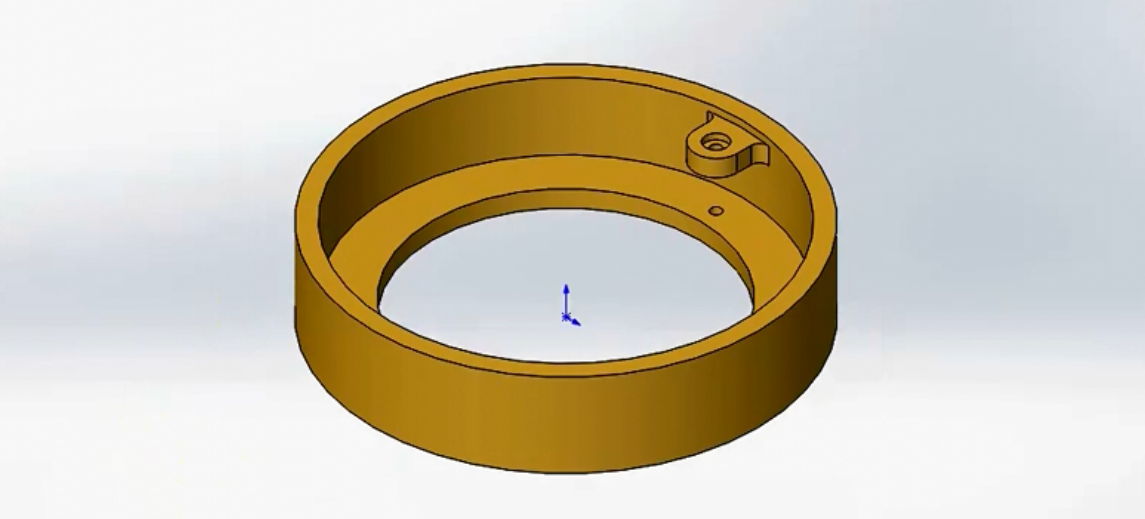

打開此模型

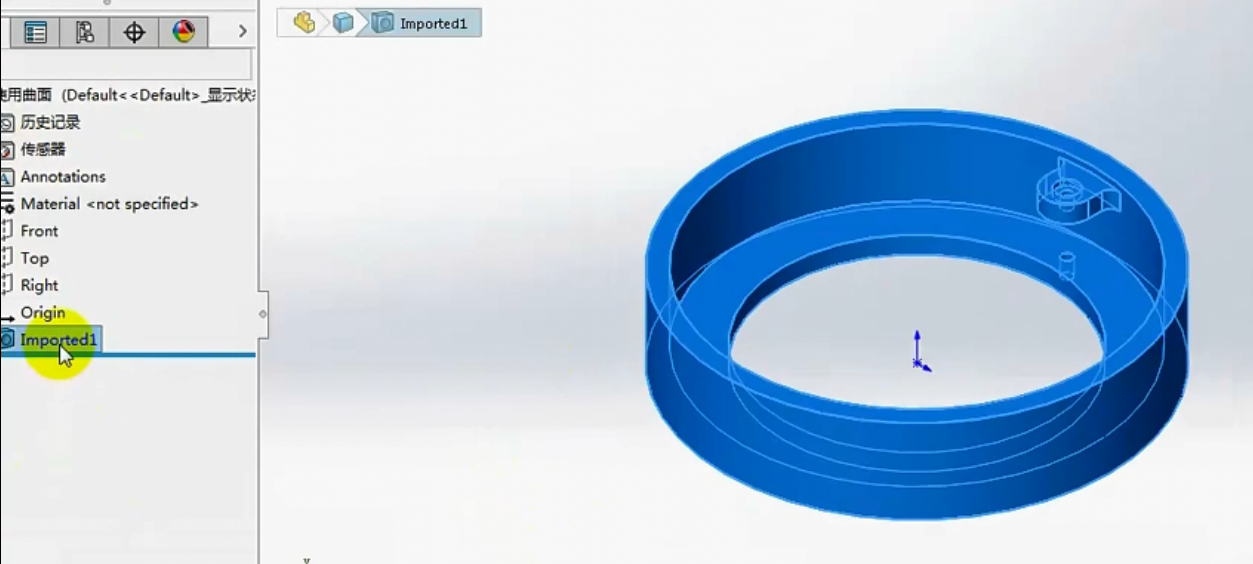

此時觀察到，左側設計樹沒有一個個的特征，只有一個整體的模型，說明此模型都是一體的，是不可分割的
對于這種模型該如何陣列呢？

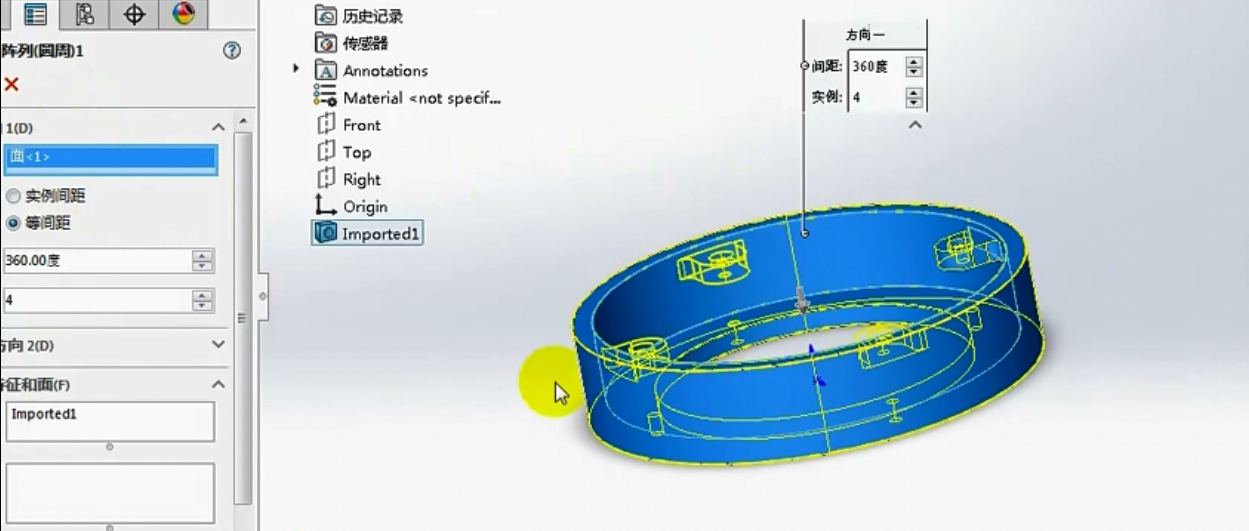

選擇“圓周陣列”。在左側屬性欄中，選擇整體的“面”
注意不能再去點選特征，因為此時點選任意一個特征，都會把整個的模型給陣列出來，則不符合設計要求，那該怎么處理？

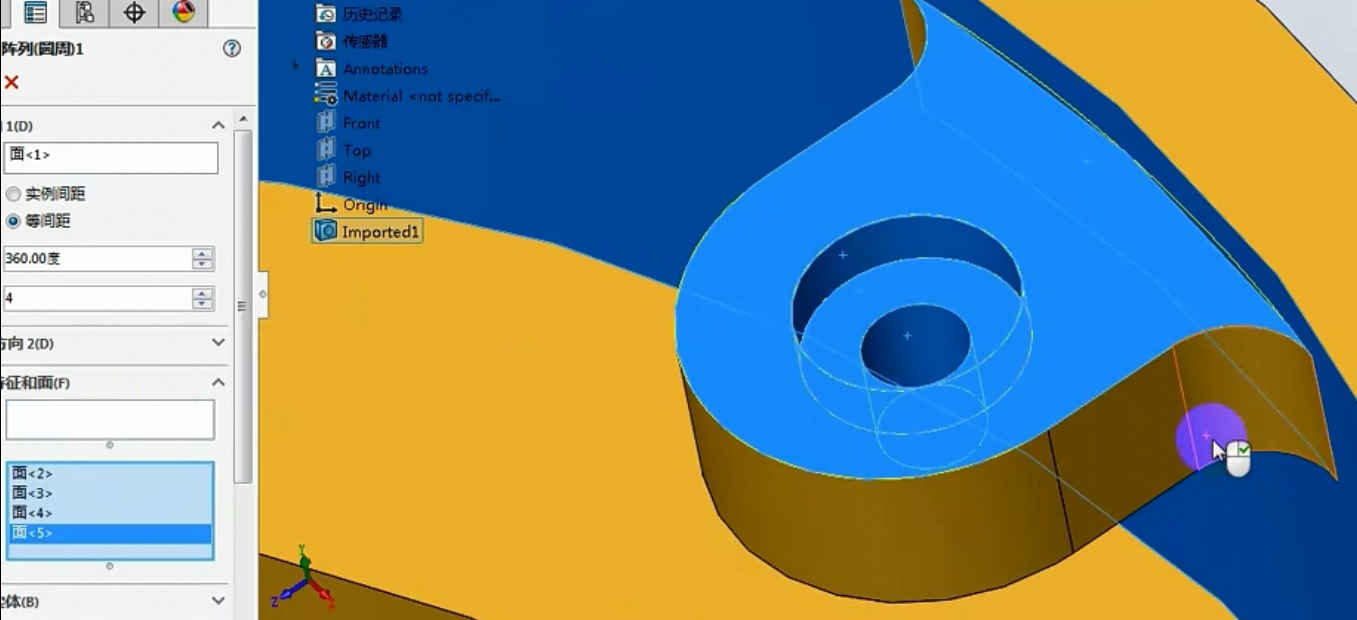

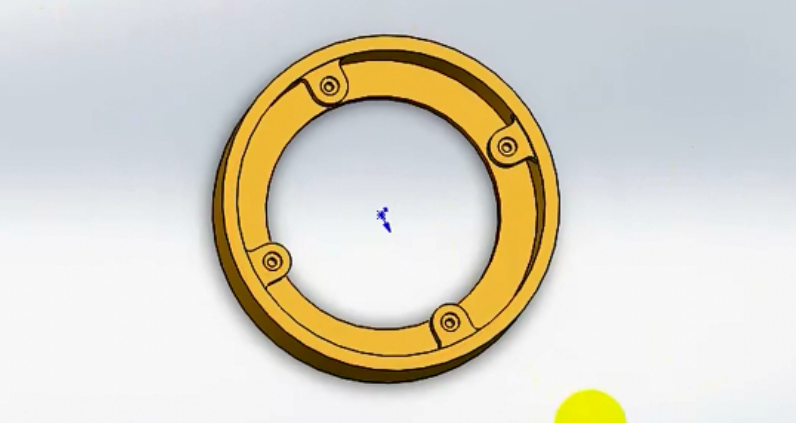

此時我們應該去點選“面”，把不同“面”給陣列出來（不要漏選），點擊確定，完成

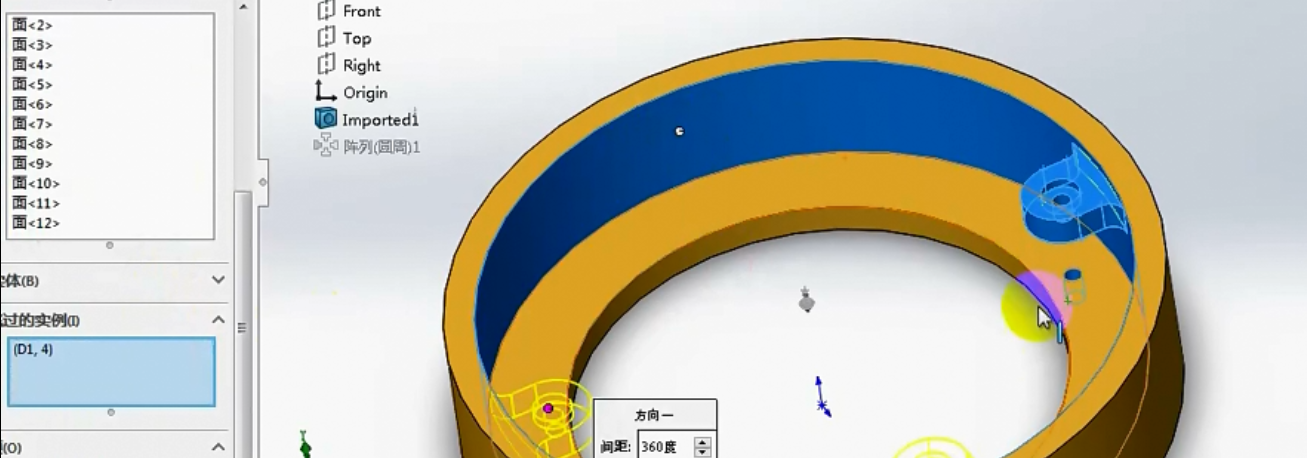

同樣，在“圓周陣列”的設計樹里面，也是有可跳過實例的，將不想要的實例進行點選去除
以上便是SOLIDWORKS圓周陣列的相關培訓教程學習，感興趣的同學可以聯系微辰三維為您提供更深入的培訓服務，趕緊打開軟件進行實操練習吧！
