SOLIDWORKS草圖里如何生成鏡像實體零件？

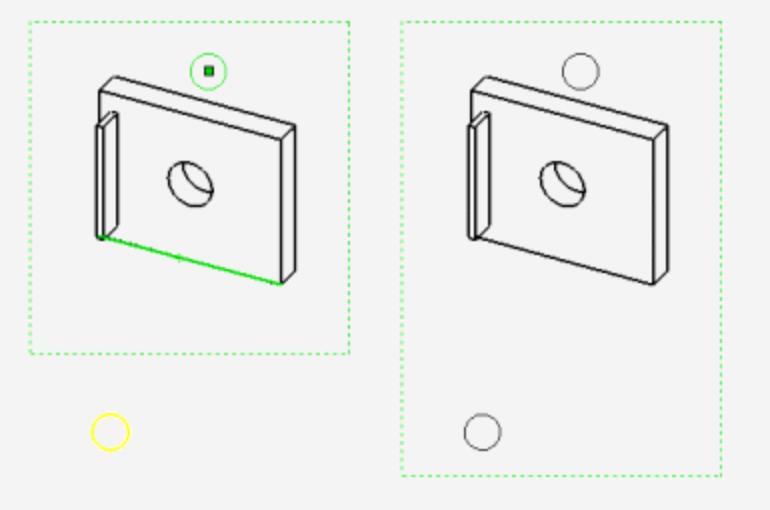

選擇 鏡向實體 以鏡像平面上預先存在的 2D 草圖實體，然后選擇鏡向所繞實體。 如果要先選擇鏡向所繞實體，然后繪制要鏡向的實體，可選擇 動態鏡向實體。
您可以繞以下任一實體鏡向草圖：
中心線
直線
線性模型邊線
線性工程圖邊線
欲繞線性工程圖邊線鏡向，則要鏡向的草圖實體需要位于工程圖的邊界中。

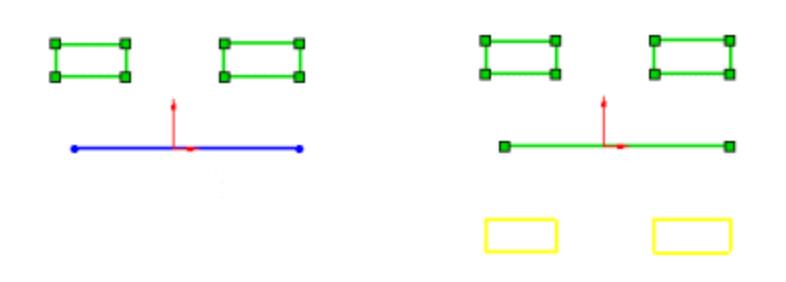

選擇要鏡向的草圖實體時，鏡向實體將提供以下選項：
選擇要鏡向的某些或所有實體。
包括原始實體和鏡向實體，或僅包括鏡向實體。
選擇預先存在的實體以及鏡向所繞的實體。 所選實體已鏡向。
一般功能
適用于 2D 草圖或在 3D 草圖基準面上所生成的 2D 草圖。
鏡向以只包括新的實體，或包括原有及鏡向的實體。
鏡向某些或所有草圖實體。
繞任何類型直線來鏡向，不僅僅是構造性直線。
沿工程圖、零件、或裝配體中的邊線鏡向。
當您生成鏡向實體時，SOLIDWORKS 軟件會在每一對相應的草圖點（鏡向直線的端點、圓弧的圓心等等）之間應用一對稱關系。 如果您更改被鏡向的實體，則其鏡向圖像也會隨之更改。

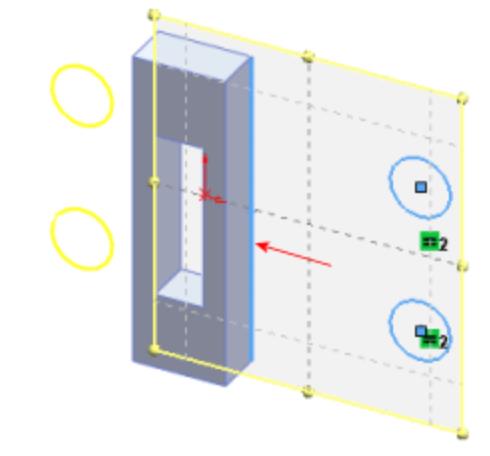

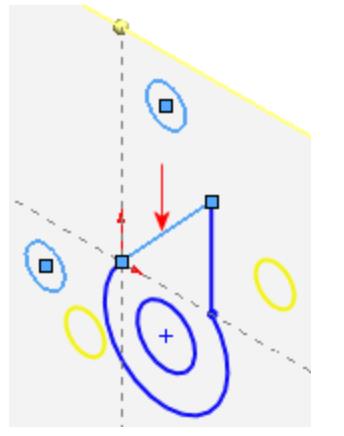

3D 草圖基準面上 2D 草圖的條件
草圖直線。約束到當前的草圖基準面。
模型邊線。繪制在當前的草圖基準面上。
以上就是SOLIDWORKS 2019中加厚命令的使用，當然，如果您對SOLIDWORKS軟件其他版本及SOLIDWORKS其他功能有任何問題，也隨時歡迎聯系微辰三維，微辰三維作為SOLIDWORKS官方培訓認證學院，能夠為您提供各種免費的培訓視頻，也能為您提供付費的培訓課程，歡迎詳詢。
