SOLIDWORKS生成平移的移動面特征
SOLIDWORKS軟件生成平移的移動面特征方法
1、打開模型。
2、右鍵單擊任意 CommandManager 選項卡，然后單擊選項卡 > 直接編輯以激活此選項卡。
3、執行以下操作之一：
右鍵單擊面，然后選擇移動面。
在直接編輯 CommandManager 選項卡上，單擊移動面，然后選擇面。
三重軸即會出現。 并且會彈出一個圖形工具欄，幫助您選擇連接的面。
4、在 PropertyManager 的移動面下選擇平移。
5、單擊如圖所示的彈出工具欄圖像，以選擇所有共有平面的面。
如果不顯示彈出工具欄，可清除選擇的面，然后重新選擇面。
6、指定距離：
選擇 PropertyManager 中的一個邊線條件，并指定其參數。

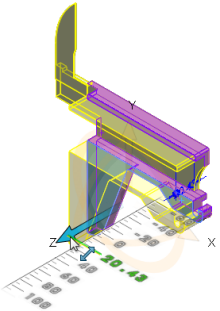

如圖所示將三重軸臂桿拖離面。
軟件中會顯示一把量尺，幫助您拖動一段距離。 所選的面會按照該距離平移。
7、單擊 。
