SOLIDWORKS草圖繪制工具——使用在外剪除進行剪裁
SOLIDWORKS草圖工具，使用在外剪除進行剪裁的時候，剪裁位于兩個邊界實體內打開的草圖實體。
支配在內剪除選項的同樣規則也支配在外剪除選項。
用右鍵單擊草圖，然后選擇編輯草圖。
單擊剪裁實體（草圖工具欄），或者依次單擊工具 > 草圖繪制工具 > 剪裁。
在 PropertyManager 中的選項下選擇在外剪除。

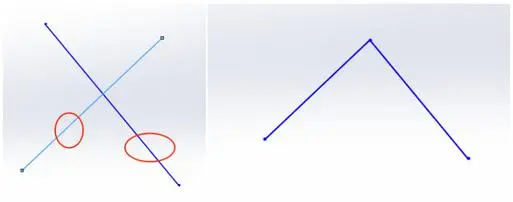

選擇兩個邊界草圖實體。
選擇要剪裁的草圖實體。
單擊 ?。
