SOLIDWORKS 2024新功能之草圖繪制
SOLIDWORKS 2024 新功能前瞻| SOLIDWORKS 草圖繪制新功能
● 草圖塊
● 草圖尺寸預覽

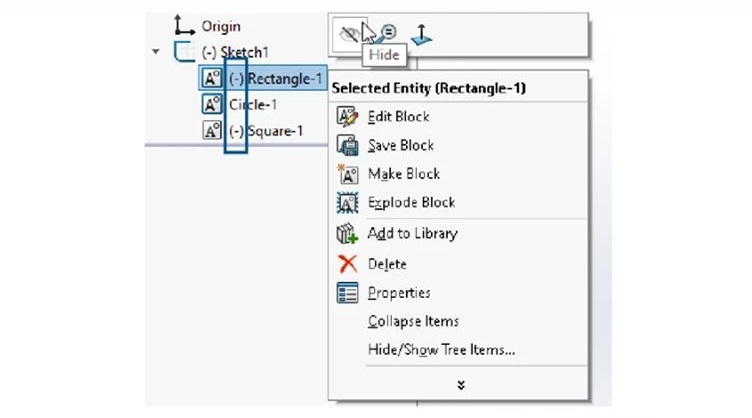

草圖塊
在 FeatureManager@ 設計樹中，您可以隱藏和顯示草圖的單個塊。您還可以查看塊是欠定義 (-)、過定義(+) 還是完全定義。
要隱藏和顯示草圖的單個塊，請在 FeatureManager 設計樹中右鍵單擊草圖塊，然后單擊隱藏或顯示。

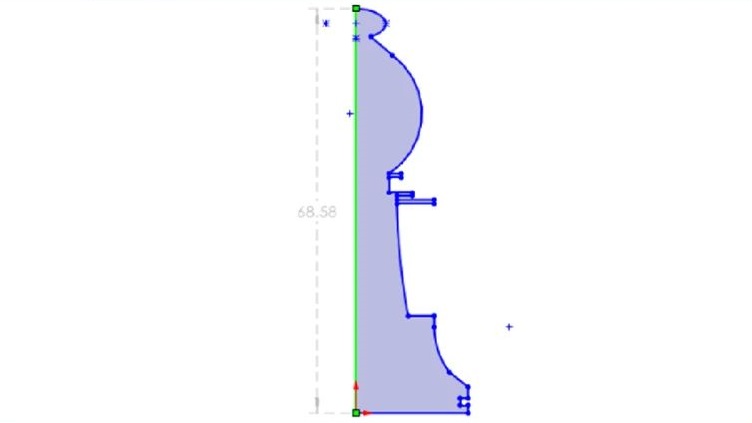

草圖尺寸預覽
您可以在選擇草圖實體時預覽草圖尺寸。
您可以選擇尺寸進行編輯。當您單擊圖形區域中的任何其它位置時，預覽尺寸將消失。
要打開草圖尺寸預覽，請單擊工具 > 選項 >系統選項 > 草圖，然后選擇選中時預覽草圖尺寸。
要更改尺寸預覽顏色，請單擊工具 > 選項 > 系統選項 > 顏色。在配色方案設置下，編輯尺寸，預覽的顏色。
路徑長度不支持草圖尺寸預覽。
